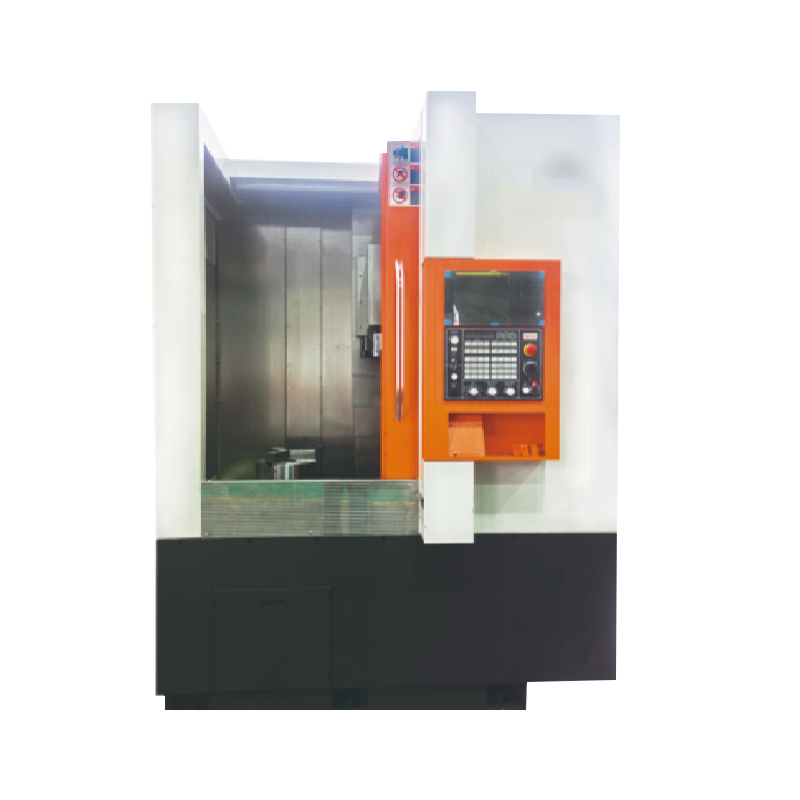

V600 CNC függőleges eszterga
A V600 CNC függőleges eszterga egy magas rangú, kiváló költséghatékony szerszámgép, a szerszámgép x tengelye egy túl helyzetbe helyező dinamikus oszlopszerkezetet fogad el, amely három vezető sínvel van konfigurálva, nagy csapágy keresztmetszetű, így a szerszámgép nagyfokú merevséggel és sokk-nyilvántartással rendelkezik, biztosíthatja a magas pontosságot, a nagyhordó vágás, a belső és a külsõ felületek belső és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külső felületek, és a külső felületek, és a külsõk, és a külsõ felületek lehetnek. ívek, valamint a vasfémek nagysebességű fordulatának visszatérő felületének komplex formái, a színesfémek és néhány nemfémes rész durva és befejező megmunkálása.
Összességében: Elektromechanikai integrációs tervezés, kompakt szerkezet, ésszerű elrendezés, gyönyörű modellezés. Zárt védelmi eszköz, automatikus hátsó forgács eltávolítása, hidraulikus teljesítményű chuck automatikus rögzítés. Az egész gép egy véges elem optimalizálási kialakítását, megbízható teljesítményét, jó dinamikus merevségét és stabil működését alkalmazza.
Alap: Az alap egy integrált doboz típusú alap, és a bordázott elrendezést a véges elemek optimálisan tervezték, ami miatt a gépnek jó merevsége van, és az anyag nagy sűrűségű öntöttvas, amelynek nagy szilárdságú és jó rezgési tulajdonságai vannak.
Oszlop: Egy téglalap alakú keresztmetszeti oszlop található az alapon, a húzólemez három huzalsíneket fogad az oszlophoz, amelyek egyikét alul támasztják alá, így a szerszámgép jobb merevséggel rendelkezik, ellenáll a nehéz vágásnak, és hosszú ideig fenntartja a nagy pontosságot.
Ugrás: Az orsót egy nagy teljesítményű orsómotor hajtja, és az orsócsapágy az importált nagy pontosságú, kettős sorú hengeres gördülő csapágyakat és a kétirányú szög érintkezési csapágyakat alkalmazza, míg a hátsó támasz nagy pontosságú dupla-soros hengeres henger csapágyakat fogad el, amelyek kielégíthetik a tengelyirányú és a sugárzási hajtókar követelményeit.
Szerszámtartó: importált nagyteljesítményű vízszintes hidraulikus szerszámtulajdonos, nagy vágási erővel, nagy megbízhatósággal és kis megmunkálási interferenciával. Táplálás: x, z irányítás szerszám utazása egy szervómotor, a precíziós gömb csavar sebességváltó hajtja, a csavar a C3 szintű nagy átmérőjű golyó vezetõrúd előzetes nyomását, a nagy merevséget és a jó pontosságot alkalmazza. Minden tengely útmutatója egy görgős útmutatót fogad el, egy lineáris görgős útmutató, nagy súrlódási ellenállás, nagy pontosságú, nagy terhelés stb. Jellemzői, amely nagy hatékonyságú, precíziós nehéz vágó megmunkáláshoz alkalmas.
Rendszer: A FANUC 0I-TF Plus (5) CNC rendszer és AC longitudinalis és keresztirányú szervo rendszer, megbízható teljesítmény.
Termelési információk
Gépkonfiguráció
A V600 CNC függőleges eszterga egy magas rangú, kiváló költséghatékony szerszámgép, a szerszámgép x tengelye egy túl helyzetbe helyező dinamikus oszlopszerkezetet fogad el, amely három vezető sínvel van konfigurálva, nagy csapágy keresztmetszetű, így a szerszámgép nagyfokú merevséggel és sokk-nyilvántartással rendelkezik, biztosíthatja a magas pontosságot, a nagyhordó vágás, a belső és a külsõ felületek belső és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külsõ felületek, és a külső felületek, és a külső felületek, és a külsõk, és a külsõ felületek lehetnek. ívek, valamint a vasfémek nagysebességű fordulatának visszatérő felületének komplex formái, a színesfémek és néhány nemfémes rész durva és befejező megmunkálása.
Összességében: Elektromechanikai integrációs tervezés, kompakt szerkezet, ésszerű elrendezés, gyönyörű modellezés. Zárt védelmi eszköz, automatikus hátsó forgács eltávolítása, hidraulikus teljesítményű chuck automatikus rögzítés. Az egész gép egy véges elem optimalizálási kialakítását, megbízható teljesítményét, jó dinamikus merevségét és stabil működését alkalmazza.
Alap: Az alap egy integrált doboz típusú alap, és a bordázott elrendezést a véges elemek optimálisan tervezték, ami miatt a gépnek jó merevsége van, és az anyag nagy sűrűségű öntöttvas, amelynek nagy szilárdságú és jó rezgési tulajdonságai vannak.
Oszlop: Egy téglalap alakú keresztmetszeti oszlop található az alapon, a húzólemez három huzalsíneket fogad az oszlophoz, amelyek egyikét alul támasztják alá, így a szerszámgép jobb merevséggel rendelkezik, ellenáll a nehéz vágásnak, és hosszú ideig fenntartja a nagy pontosságot.
Ugrás: Az orsót egy nagy teljesítményű orsómotor hajtja, és az orsócsapágy az importált nagy pontosságú, kettős sorú hengeres gördülő csapágyakat és a kétirányú szög érintkezési csapágyakat alkalmazza, míg a hátsó támasz nagy pontosságú dupla-soros hengeres henger csapágyakat fogad el, amelyek kielégíthetik a tengelyirányú és a sugárzási hajtókar követelményeit.
Szerszámtartó: importált nagyteljesítményű vízszintes hidraulikus szerszámtulajdonos, nagy vágási erővel, nagy megbízhatósággal és kis megmunkálási interferenciával. Táplálás: x, z irányítás szerszám utazása egy szervómotor, a precíziós gömb csavar sebességváltó hajtja, a csavar a C3 szintű nagy átmérőjű golyó vezetõrúd előzetes nyomását, a nagy merevséget és a jó pontosságot alkalmazza. Minden tengely útmutatója egy görgős útmutatót fogad el, egy lineáris görgős útmutató, nagy súrlódási ellenállás, nagy pontosságú, nagy terhelés stb. Jellemzői, amely nagy hatékonyságú, precíziós nehéz vágó megmunkáláshoz alkalmas.
Rendszer: A FANUC 0I-TF Plus (5) CNC rendszer és AC longitudinalis és keresztirányú szervo rendszer, megbízható teljesítmény.
Műszaki paraméter
| Tétel | Egység | V-600 | |
| Feldolgozási kör | Maximális fordulási átmérő (ágy test/nyereg) 最大车削直径 Blokk típusa | Mm Mm | Φ600 (lemez típus) φ450 (tengely osztály) |
| Maximális munkadarabmagasság | Mm | 450 | |
| Hidraulikus chuck átmérőjű | Mm | Φ381 (15 ") | |
| Fő tengely | Orsófej típusa | A2-11 | |
| Az orsó kúp lyukának meghatározása | 1:20 | ||
| Fő orsó átmérője | Mm | Φ66 | |
| Orsósebesség | fordulat | 50-2000 | |
| A fő motor névleges teljesítménye | KW | 15/18.5 | |
| Nyereg | Tengelyirányú stroke x/z | Mm | 350/600 |
| Múltbeli mozgási sebesség x/z | m/perc | 16/20 | |
| Szervo motor nyomaték x/z | Nm | 20/27 | |
| Ágyvezető sín szélessége x/z | Mm | 35/45 (görgős típus) | |
| Gömbcsavaros modell x/z | 4010/4010 | ||
| Késtő | Kés | Tart | 12 |
| Szerszám megváltoztatása az idő | Másodperc/ állomás | 0.6 | |
| Szerszámméret (fordulás/unalmas) | Mm | 32*32/φ50 | |
| Más | Energiakapacitás | KVA | 35 |
| Szerszámgépméretek (hossz x szélesség x magasság) (a chip -szállítószalag kivételével) | Mm | 1750*2500*2700 | |
| Géptömeg | Kg | 6200 | |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína V600 CNC függőleges eszterga supplier and custom V600 CNC függőleges eszterga company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
V600 CNC függőleges eszterga: hatékony és pontos fém vágószerszám
1. technológiai vezetés, hatékony feldolgozási platform létrehozása
A V600 CNC függőleges eszterga sok hasonló termék közül kiemelkedik, nagy merevségével és kiváló költséghatékonyságával. A szerszámgép X-tengelye egy ultrahelyzetbe helyező dinamikus oszlopszerkezetet fogad el, amely három vezető sínvel és egy széles csapágyszakaszgal van felszerelve, amely biztosítja a szerszámgép nagy merevségét és kiváló lengéscsillapítási teljesítményét. Ez a kialakítás lehetővé teszi a V600 számára, hogy könnyen megbirkózzon a nagy pontosságú és nagy terhelésű vágási feladatokkal, akár durva feldolgozás és vas, színes fémek vagy néhány nem fémes anyag befejezése.
2. Mechatronics Design, kompakt és gyönyörű szerkezet
A V600 CNC függőleges eszterga Testesíti a mechatronika fejlett koncepcióját, kompakt struktúrával, ésszerű elrendezéssel és gyönyörű formájával. Zárt védőkészüléke hatékonyan biztosítja az operatív biztonságot, az automatikus chip -eltávolító rendszer csökkenti a kézi tisztítás terheit, és a hidraulikus teljesítményű Chuck megvalósítja a munkadarab automatikus szorítását, tovább javítva a feldolgozási hatékonyságot. A szerszámgép egésze a véges elem optimalizálásának kialakítását fogadja el, amely biztosítja a teljesítmény, a kiváló dinamikus merevség és a stabil működés megbízhatóságát, és szilárd alapot biztosít a hosszú távú, magas színvonalú feldolgozáshoz.
3. Szilárd alap, a magas rangúságú gép testének öntése
A szerszámgép alapja egy integrált dobozszerkezetet alkalmaz. A RIB-elrendezést véges elem módszerrel optimalizálják, nagy sűrűségű öntöttvas anyaggal kombinálva, így a szerszámgép jó merevség és kiváló szeizmikus ellenállás. Ez a kialakítás nemcsak javítja a szerszámgép általános stabilitását, hanem erős támogatást nyújt a nagy pontosságú feldolgozáshoz.
4. Szilárd oszlop, nehéz vágási kihívásokkal jár
Az alapon elhelyezkedő téglalap alakú keresztmetszeti oszlop három, az oszlopon rögzített vezető sínekkel van felszerelve, amelyek egyike egy alsó tartó, amely nagymértékben javítja a szerszámgép merevségét, lehetővé téve, hogy ellenálljon a nehéz vágási műveleteknek és hosszú ideig tartja fenn a nagy pontosságot.
5. Nagy teljesítményű orsó, hogy megfeleljen a komplex feldolgozási követelményeknek
A V600 CNC függőleges eszterga orsóját egy nagy teljesítményű orsó motor hajtja. Az orsócsapágyak importált nagy pontosságú, kettős sorú hengeres hengeres csapágyakat és kétirányú szög érintkezési csapágyakat használnak. A hátsó végtámasz szintén nagy pontosságú, kettős sorú hengeres hengeres csapágyakat is használ. Ez a konfiguráció biztosítja, hogy a szerszámgép mind axiális, mind sugárirányban ellenálljon a nagy vágási erőknek, megfelelve a nagy pontosságú követelményeknek összetett feldolgozási körülmények között.
6. Hatékony szerszámrendszer a feldolgozási hatékonyság javítására
A szerszámgép egy importált, nagy teljesítményű vízszintes hidraulikus szerszámtartóval van felszerelve, amely nagy vágási erő, nagy megbízhatóság és alacsony feldolgozási interferencia jellemzői, és ideális választás a hatékony feldolgozáshoz. Az etetés szempontjából a szerszám X és Z irányban történő mozgását egy szervmotor hajtja, és egy precíziós gömbcsavar hajtja. A csavar C3-os nagy átmérőjű golyó-rúd előtti kialakítást alkalmaz a nagy merevség és a nagy pontosság biztosítása érdekében. Az egyes tengelyek vezető sínei hengervezető sínek, amelyek alacsony súrlódási ellenállás, nagy pontosságú és erős terheléskapacitás jellemzői, és nagyon alkalmasak a hatékony és pontos nehéz vágáshoz.
7. A fejlett rendszer biztosítja a stabil vezérlést
A V600 CNC függőleges eszterga a FanUC 0i-TF Plus (5) CNC rendszert és az AC longitudinalis és oldalsó szervo rendszereket fogadja el. A rendszer teljesítménye megbízható, szilárd garanciát biztosítva a szerszámgép hatékony és stabil működéséhez. Ez a konfiguráció nemcsak javítja a feldolgozási pontosságot, hanem leegyszerűsíti a működési folyamatot, megkönnyítve az egyenletes összetett feldolgozási feladatok kezelését.
