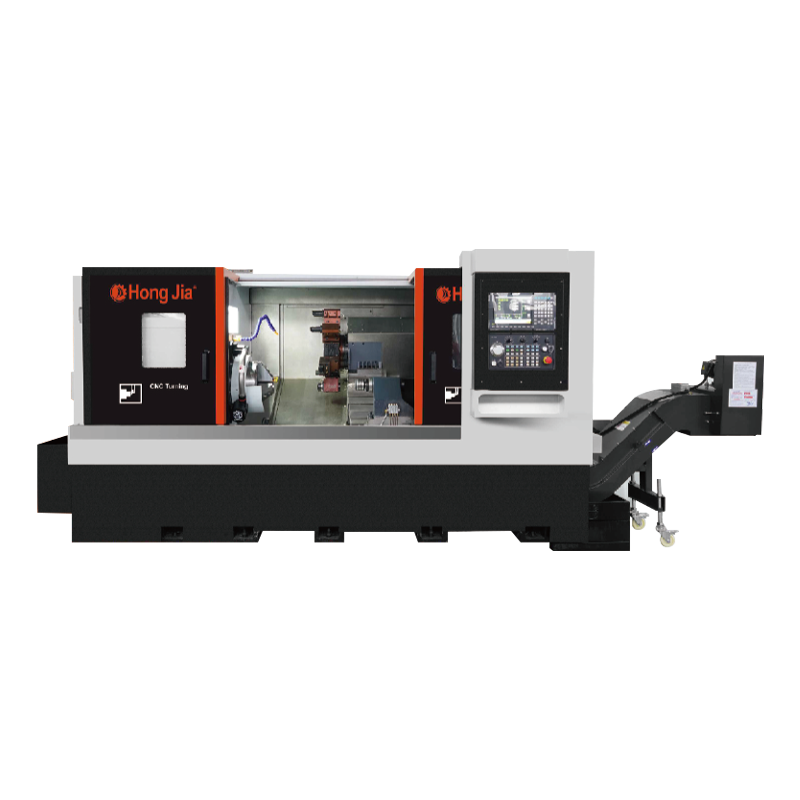

Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / NC-112D nehéz vágási vízszintes fordulási központ NC-112D nehéz vágási vízszintes fordulási központ
A nagy torque szervoorsó motor, amely a nagy teherbírású vízszintes fordulási központtal rendelkezik, erős vágási teljesítményt és stabilitást biztosít, biztosítva, hogy a nagy pontosságú feldolgozás fenntartható legyen a nagy teljesítményű vágási műveletek során.
A nagy teherbírású vízszintes fordulási központ kiváló minőségű lineáris útmutatókat és precíziós csavarokat használ Tajvanból vagy Japánból, hogy biztosítsa a szerszámgép nagy pontosságát és nagy merevségét. Ez nem csak kiterjeszti a berendezés élettartamát, hanem jelentősen javítja a feldolgozási pontosságot és a felületet.
A nagy teherbírású vízszintes fordulási központot széles körben használják az űrben, az autógyártásban, a penészgyártásban, a precíziós alkatrészek feldolgozásában és más iparágakban. Akár a nagy munkadarabok durva feldolgozása, akár a kis alkatrészek precíziós feldolgozása, kiváló feldolgozási teljesítményt és stabilitást mutat.
Termelési információk
Feldolgozási képesség
1.
2. Magas merevség alapszerkezete, a nehéz vágás elérése érdekében
3. Kiváló vágási képesség és stabil feldolgozási pontosság a magas termelés elérése érdekében
4.
5. Standard tartálykapacitás: 125L
Szerszámgép alapvető konfiguráció

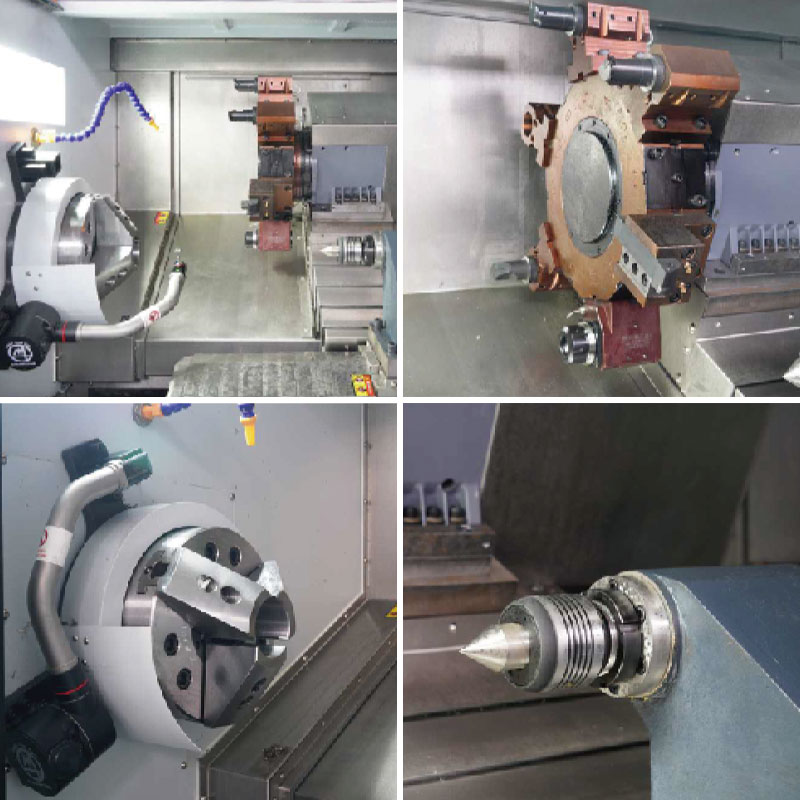

1. új generációs sytec/22TA
2. új generációs hajtó motor
3. A nagy nyomatékú szervoorsó motor új generációja standard
4. Tajvan vagy Japán huzal- és csavar
5. külön víztartály
6. chip eltávolító gép
7. olajnyomás három karom
8. Standard a beépített nagysebességű egység precíziós mechanikus orsóval
Műszaki paraméter
| Tétel | Egység | NC-112D | |
| Max. Az ágy forgóátmérője | mm | Φ750 | |
| Max. megmunkálási átmérő | mm | Φ600 | |
| Max. működési hossz | mm | 970 | |
| Max. Kötés rúd a lyuk átmérőjén keresztül | mm | Φ91 | |
| Fő tengely | Orsó orr formája | A2-8/11 | |
| Orsó a lyuk átmérőjén keresztül | mm | Φ102 | |
| Három állkapú chuck tartási képesség | 12 " | ||
| Húzza a rúd akció formáját | Hidraulika nyomás | ||
| Max. orsósebesség | r/perc | 3000 perc-1 | |
| Fő motoros teljesítmény | KW | 15/18.5 | |
| Takarmányozás | X tengelyes utazás | mm | 350 |
| Z-tengely utazás | mm | 1100 | |
| X/z tengely gyorsan mozgó sebesség | m/perc | 25 | |
| Pontosság | Helymeghatározási pontosság (x/z) | mm | ± 0,004 |
| Ismétlődő pozicionálási pontosság (x/z) | mm | ± 0,002 | |
| Tápegység torony | Szerszámszám | 12 | |
| Vezetési forma | Szervo | ||
| Középső magasság | mm | 125 | |
| A szerszám megváltoztatása az idő (T-T) | Másodpercek | 0.2 | |
| Unalmas szerszámtulajdonos specifikációk | mm | 50 | |
| Négyzet alakú szerszámtulajdonos specifikációk | mm | 25 | |
| Teljesítményfejsebesség | r.p/min | 4000 | |
| Teljesítményfejű motor teljesítmény | KW | 3.6 | |
| Erőfej nyomaték | N.M | 15 | |
| Erőfej -típus | BMT | 65 | |
| Farkas | Farkas ujjú kúpos | MT-5 | |
| Középső ujj átmérőjű | mm | Φ80 | |
| A felső hüvely maximális utazása | mm | 100 | |
| Biztonsági pajzs | Teljesen bezárt | ||
| Numerikus vezérlőrendszer | Új generáció 22TA/FanUC0I-TF | ||
| Géptömeg | Kg | 5800 | |
| A gép általános mérete (LXWXH) | mm | 3480x2200x1950 | |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína NC-112D nehéz vágási vízszintes fordulási központ supplier and custom NC-112D nehéz vágási vízszintes fordulási központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
A NC-112D nehéz vágási vízszintes fordulási központ A Ningbo Hongjia CNC Technology Co., Ltd, gondosan épített, nagy munkadarabok nehéz teherbírási feladatainak tervezésére szolgál. Az egyik legfontosabb kiemelés a szokásos magas torkú szervoorsó motor, amely nemcsak erős vágási teljesítményt nyújt, hanem biztosítja, hogy a nagy pontosságú feldolgozás fenntartható, még akkor is, ha nehéz terhelésű vágási műveleteknek vannak kitéve. Ez a kialakítás nemcsak az ipari terület sürgős igényeinek felel meg a hatékony termeléshez, hanem bemutatja a Hongjia CNC mély alapját a technológiai innováció terén.
A berendezés feldolgozási pontosságának és merevségének további javítása érdekében az NC-112D nehéz vágási vízszintes fordulási központ kiváló minőségű lineáris útmutatókat és precíziós ólomcsavarokat használ Tajvanon vagy Japánból. Ezeknek az alkatrészeknek a bevezetése nemcsak jelentősen javítja a szerszámgép általános pontosságát és merevségét, hatékonyan meghosszabbítja a berendezés élettartamát, hanem jelentősen javítja a feldolgozott alkatrészek felületi befejezését és dimenziós pontosságát. A részletek szélsőséges törekvése a Ningbo Hongjia CNC Technology Co., Ltd, a "Craftsman Spirit" mély értelmezése, és ez egyben fontos oka annak is, hogy termékei széles körben elismerést nyertek a piacon.
Az NC-112D nehéz vágási vízszintes fordulási központ széles körű alkalmazása egy másik kiemelés. Függetlenül attól, hogy nagy alkatrészek durva megmunkálása az űrmezőben vagy a precíziós alkatrészek megmunkálása az autógyártásban és a penészgyártásban, a berendezés kiváló megmunkálási teljesítményt és stabilitást mutathat. Erőteljes megmunkálási képessége nemcsak tükrözi a nagy munkadarabok gyors és hatékony vágását, hanem a kis méretű alkatrészek precíziós megmunkálásában is, amely valóban felismeri az "egy gépet több felhasználáshoz", és jelentősen javítja a termelés hatékonyságát és rugalmasságát.
A funkcionális kialakítás szempontjából az NC-112D nehéz vágási vízszintes fordulási központ szintén rendkívüli rugalmasságot és kényelmet mutat. A berendezés nemcsak különféle megmunkálási módszereket támogat, például eszterga, fúrást, unalmas stb., Hanem a SyTEC/22TA vezérlő rendszer és a hajtó motor új generációjával is felszerelve, így a művelet intelligensebb és humanizáltabbá teszi a műveletet. Ezenkívül a szokásos kihúzható hűtőfolyadék-tartály kialakítása nemcsak megkönnyíti a napi tisztítást és karbantartást, hanem biztosítja a megfelelő hűtőfolyadék-ellátást a vágási folyamat során, hatékonyan meghosszabbítja a szerszám élettartamát és javítja a megmunkálási minőséget.
A fenti alapvető előnyök mellett az NC-112D nehéz vágási vízszintes forgási központot szintén nagy gondossággal tervezték. Például a független víztartály -kialakítás nemcsak a vágófolyadék újrahasznosítását biztosítja, hanem hatékonyan elkerüli a folyadék vágásának szennyezését is; A hatékony chip -eltávolító mechanizmus biztosítja a chipek gyors eltávolítását a feldolgozás során, elkerülve a chip felhalmozódása által okozott feldolgozási hibákat; és a hidraulikus három állkapocs-chuck alkalmazása tovább javítja a munkadarab-szorítás stabilitását és pontosságát, erős garanciát biztosítva a nagy pontosságú feldolgozáshoz.
