Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / CK6140 nagy pontosságú CNC vízszintes eszterga CK6140 nagy pontosságú CNC vízszintes eszterga
Numerikus vezérlő eszterga

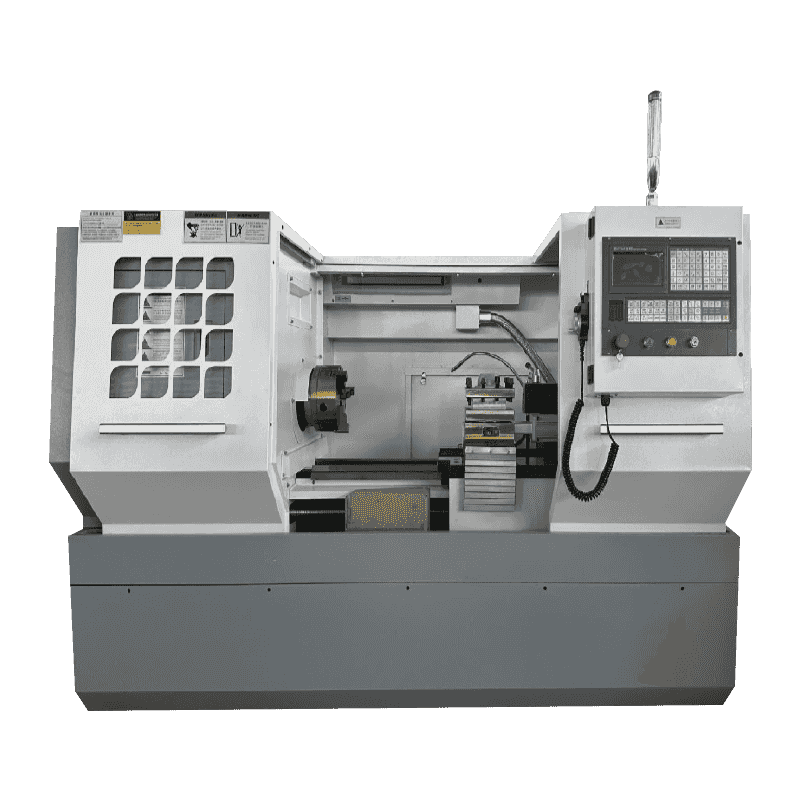

A CK6140 sorozatú CNC vízszintes eszterga nagy pontosságú, nagy teljesítményű és nagy merevséggel rendelkezik. Fő alkotóelemeit és szerkezetét optimálisan megtervezték, és ez az első választott berendezés a tengelyek, korongok, perselyek, speciális alakú felületek és csavar típusú munkadarabok megmunkálásához.
Munkadarabok.
A KND vagy a numerikus vezérlő rendszerek és az all-digitális AC szervo rendszerek, az X és a Z-tengelyek félig zárt hurok-vezérlés, a gömbcsavar alsó részét a C3 szintű precíziós gömbcsavarokat használják, és az elektromos alkatrészeket vagy a háztartási jól ismert márkákat importálják, a CE vagy a háztartási 3C tanúsítással összhangban.
A szerszámgépeket szigorúan az ellenőrzési eljárásoknak megfelelően vizsgálják meg, mielőtt elhagynák a gyárat. Minden szerszámgép egy lézer -interferométert alkalmaz, hogy ellenőrizze az X és Z tengelyek pozicionálási pontosságát, valamint a pozicionálási pontosság megismételhetőségét, ami biztosítja a szerszámgép stabil és megbízható pontosságát.
A gyár elhagyása előtt a szerszámgépeket szigorúan az ellenőrzési eljárások szerint vizsgálják meg. Minden szerszámgép egy lézer -interferométert alkalmaz, hogy megvizsgálja az X és Z tengelyek pozicionálási pontosságát és megismételhetőségét, hogy biztosítsák azok stabilitását és megbízhatóságát.
Termelési információk
Fő alkatrészek bevezetése
1 、 ágy.
A sík ágyszerkezet, a gyanta homok öntése, a kiváló minőségű öntöttvas öntés, a vezető sín közepes frekvenciájú kioltás és őrlési és beillesztési folyamat, amely jó kopásállósággal és pontossággal tartja a pontosságot.
2 、 orsó doboz.
Az orsó szerkezete a kétpontos tartó tipikus szerkezetét alkalmazza az elülső és a hátsó végén, és az orsó nagy merevséggel rendelkezik; A csapágy elfogadja a Harbin csapágygyár nagy pontosságú orsójának speciális csapágyát, amely miatt az orsó nagy pontosságú. A fő hajtási sebességtartomány 100 ~ 2000R/perc; A fő hajtóeszközöket megkeményítik és őrlik, a hajtást és a gördülőcsapágyakat erős olajjal kenjük, jó nagysebességű és alacsony hőmérsékleti emelkedéssel; Az orsó doboz tokjának kialakítása teljes mértékben figyelembe veszi a hőeloszlás méréseit és a rezgéscsillapító mechanizmust, amely az orsó dobozt alacsony zajjal és nagy sebességváltó pontossággal rendelkezik, és a szerszámgép zajja nem haladja meg a nemzeti szabvány által meghatározott értéket. A gép zaja nem haladja meg a nemzeti szabvány által előírt értéket. A gépnek van egy elektromos túlterhelés -védőkészüléke, mechanikus túlterhelés -védőkészüléke és vészhelyzeti stop eszköz az orsó forgásának szabályozására. Az automatikus sebességváltó gép típusa külső automatikus sebességváltó vezérlődoboztal van felszerelve.
3.
A keresztirányú (x tengely) és a longitudinális (Z-tengely) táplálkozási mozgását a szervo motorok hajtják, hogy megvalósítsák a gyors átjárási és táplálkozási mozgásokat precíziós gömbcsavarokkal.
A Slide Guideway-t egy somoroló műanyag lágy övvel rögzítik, amely jól garantálja a szerszámgép pozicionálási pontosságát és megismételhetőségét.
4. Tailstock.
A gép faroklapotának kialakítása teljes mértékben figyelembe veszi a merevség, a terhelési képesség és a felhasználóbarátság. A meghúzási módszer kézi.
6. Chuck
A gép egy 8 hüvelykes három állkapocs-chuck-tal (opcionális hidraulikus) van felszerelve.
7. központosított kenés
A japán technológia centralizált kenőrendszerének elfogadása az egyes vezető sín, a golyócsavar és a csapágy kenésének megvalósításához. A kenőszivattyú a működő állapot kijelzőjének és a hidraulikus megfigyelésnek a funkciói vannak. És bármikor beállítható az olajinjekciós ciklusban.
3 、 Numerikus vezérlőszerszám -tartó
A vertikális négyállomás CNC szerszámtulajdonosnak nagy a pontossággal, a stabilitással és a megbízhatósággal, az alkalmazások széles skálájával, az egyszerű felépítéssel, az egyszerű karbantartással és így tovább.
4 、 A szerszámgép munkakörnyezete
Környezeti hőmérséklet: 5 ℃ ~ 40 ° ℃ tartomány, és az átlagos 24 órás hőmérséklet nem haladja meg a 35 ℃ -t.
Relatív páratartalom: 30% ~ 95%, és a páratartalom változásának elve az, hogy nem okozhat kondenzációt.
Magasság: 1000 m alatt.
Légkör: Nincs túlzott por, savasgáz, maró gáz és só.
Kerülje a közvetlen napfényt a gépen vagy a gép hő sugárzását a gépen, ami a környezeti hőmérséklet változásait okozhatja.
Telepítési helyzet a rezgés forrásaitól távol.
Telepítési helyzet a tűzveszélyes és robbanásveszélyes anyagoktól távol.
Műszaki paraméter
| Tétel | Egység | CK6140 |
| Max. Az ágy átmérőjének megfordítása | mm | 400 |
| A szerszámtartály maximális fordulási átmérője | mm | 210 |
| Maxi anya munkadarab hossza két központ között | mm | 750 |
| Orsó a lyuk átmérőjén keresztül | mm | Φ52 |
| Orsósebesség -tartomány | r/perc | 100-2000 sebességváltó/végtelen változás |
| Orsó végtípus | A2-6 | |
| Orsó első kúplyuka | Hat mohs | |
| Orsó motor teljesítménye | KW | 5.5 |
| Adagmotoros forma | Frekvencia -átalakítás | |
| Numerikus vezérlő szerszám pihenés | Függőleges négyállomási szerszámtulajdonos | |
| Szárméret | mm | 20x20 |
| Szerszámtulajdonos ismételt pozicionálási pontosság | ± 3,2 " | |
| Adagolási sebességtartomány | mm/mir | X: 1 ~ 6000 z: 1-10000 |
| Minimális beállítási egység | mm | 0.001 |
| A gép általános mérete (LXWXH) | mm | 2150x1450x1650 mm |
| Bruttó gép súlya | kg | 1900 |
