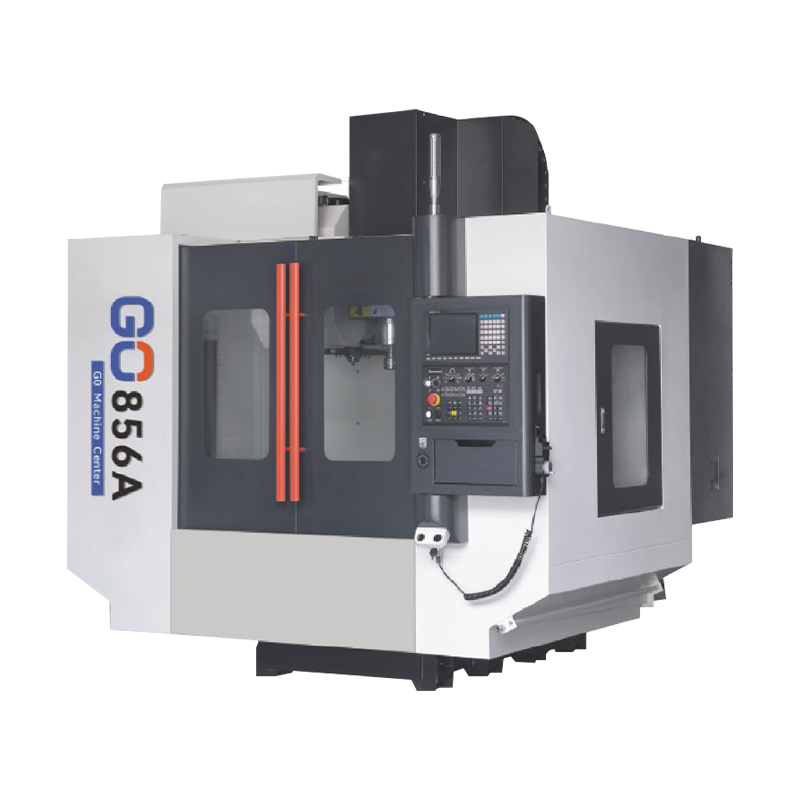

856a nagy teherbírású megmunkáló központ
Ennek a szerszámgépnek az ágy sínekje széles és stabil alapú nagyméretű kialakítást alkalmaz, biztosítva a teljes szerkezet merevségét és stabilitását. Az orsó oszlop egy dobozszerkezetet alkalmaz, kombinálva egy kibővített nyereg kialakításával és egy teljes terhelésű támogatási módszerrel, amely hatékonyan ellen képes ellenállni a rezgésnek és a külső erőknek a nagysebességű feldolgozás során, biztosítva a nagy pontosságú feldolgozás stabilitását és megbízhatóságát.
A szerszámgép három adagolótengelye Tajvanból behozott precíziós lineáris útmutatókkal van felszerelve, amelyek biztosítják az egyes tengelyek pozicionálási pontosságát, ezáltal javítva a feldolgozási pontosságot és az megismételhetőséget. Az egyes takarmánytengelyek vezető sínrendszerét pontosan megtervezték és szigorúan tesztelték a hosszú távú működés stabilitásának és hatékonyságának biztosítása érdekében.
A szerszámgép háromtengelyes ólomcsavarja egy előzetes sztrájkozási eljárást alkalmaz, amely tovább javítja az átviteli rendszer pontosságát és merevségét, biztosítja a stabilitást a nagy terhelés és a nagysebességű feldolgozás során, és csökkenti a mechanikai rezgés vagy a hőmérsékleti változások által okozott pontossági ingadozásokat.
A rendszer kifejlesztett egy egygombos visszaállítási és egygombos szerszámváltozási funkciót az eszközmagazin számára, amely jelentősen javítja a szerszám változási sebességét és az egyszerű működést.
A szerszámgépszíj vagy a közvetlen csatlakoztatott orsó nagynyomású középső vízzel felszerelhető a feldolgozási hatékonyság javítása érdekében.
Termelési információk
MűSzaki paraméter
| Tétel | Egység | 856a | |
| Utazási | X tengely (bal és jobb megmunkálási tartomány) | mm | 820 |
| Y-tengely (elülső és hátsó megmunkálási tartomány) | mm | 560 | |
| Z-tengely (felső és alsó feldolgozási tartomány) | mm | 600 | |
| Távolság az orsó orrától a munkafelületig | mm | 120-720 | |
| Munkaasztal | Asztalméret | mm | 1000 × 550 |
| T-alakú CAO-méretek | mm | 18 × 5 × 90 | |
| Maximális asztalterhelés | kg | 800 | |
| Orsó | Orsó kúplyuk | BT40 | |
| Orsósebesség | fordulat | 8000-12000 | |
| Orsó hajtás mód | Egyenes link/b «lt | ||
| Takarmányozás | Sebesség | m/perc | 36/36/36 |
| G01 maximális sebesség | mm/perc | 10000 | |
| G01 minimális sebesség | mm/perc | 0.001 | |
| Szerszámkönyvtár | Szerszámkönyvtár típusa | BT40 lemez típusa | |
| Szerszámtároló kapacitás | 把 | 24T | |
| Megengedett súly | kg | 3 | |
| Maximális átmérőjű | mm | Nincs szomszédos φ140 | |
| A szomszédos szerszám változási ideje | s | 1.2 | |
| Gép Átmérő | Lábnyom mérete | mm | 2700 × 3000 × 2800 |
| Géptömeg | T | ≈5.5 | |
| Pontosság | Pozíciós pontosság xyz (teljes löket) | mm | 0.008 |
| Ismételt pozicionálási pontosság XYZ (teljes löket) | mm | ± 0,005 | |
Más
| Tétel | Egység | T600A |
| Légnyomás -igény | kg/cm 2 | 6-8 (kettős szűrőrendszer) |
| Elektromos alkatrész | Schneider | |
| Feszültségigény | 380 V ± 5phz | |
| Hőmérsékleti követelmény | ° C | 5-40 |
| Földi csatlakozás | Megbízhatóan megalapozottnak kell lennie | |
| Rendszerkonfiguráció | Új generációs 22MA készlet |
Választható
| Tétel | |||
| 1. rendszer | □ Mitsubishi M80 | □ FanUC MF Plus | □ Új generáció |
| 2. | □ Emelje fel 200 mm -re | □ emelje fel 300 mm -re | |
| 3. Tengely forog | □ 170 mm | □ 210 mm | □ 250 mm |
| 4. Effuet Core | □ 30BAR | □ 50BAR | □ 70BAR |
| 5. orsó hűtőfolyadék rendszer | |||
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína 856a nagy teherbírású megmunkáló központ supplier and custom 856a nagy teherbírású megmunkáló központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
856a nagy teherbírású megmunkáló központ: Precíziós gyártás
1. Vállalati erő, technológiai vezetés
A Ningbo Hongjia CNC Technology Co., Ltd, mint egy csúcstechnikai vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére, gyártására és értékesítésére összpontosít, mindig a technológiai innovációt tekintette a vállalkozás fejlesztésének alapvető hajtóerejének. A vállalat iparági szakértőkből és műszaki elitből áll egy kutatási és fejlesztési csoport, amely elkötelezte magát a hatékonyabb és intelligens feldolgozási technológiák feltárása mellett. Mint beszállító és egyedi gyár 856a nagy teherbírású megmunkáló központ , A Hongjia CNC, erős műszaki erővel és gazdag ipari tapasztalattal, továbbra is áttöri a műszaki akadályokat, és testreszabott CNC -megoldásokat kínál az ügyfelek számára, hogy kielégítse a több iparág különféle igényeit az űrhajózástól az autógyártásig, a penészfeldolgozásig.
2. Stabil szerkezet és kiváló teljesítmény
A 856A nagy teherbírású központ kialakítása teljes mértékben figyelembe veszi a szerszámgép stabilitása és merevségének nagy teljesítményű megmunkálásának magas igényeit. Üdespontja egy nagyméretű kialakítást alkalmaz, széles és stabil alapgal párosítva, hogy biztosítsa a teljes szerkezet merevségét és stabilitását, még akkor is, ha nehéz terhelésű feldolgozásnak vannak kitéve. Rendkívül nagy pontosságot képes fenntartani. Az orsóoszlop egy doboz típusú szerkezetet fogad el, kombinálva a nyereg kialakításával és a teljes terheléssel, amely hatékonyan ellenzi a rezgést és a külső erőket a nagysebességű megmunkálás során, szilárd garanciát biztosítva a nagy pontosságú megmunkáláshoz. Ez a kialakítás nemcsak javítja a szerszámgép tartósságát, hanem biztosítja a feldolgozott alkatrészek minőségi konzisztenciáját is.
3. Precíziós útmutatás, pontos pozicionálás
A kulcs mozgásvezérlése szempontjából a 856A nagy teherbírású megmunkáló központ háromtengelyes adagolórendszere Tajvanból behozott precíziós lineáris útmutatókkal van felszerelve. Ezek az útmutatók jelentősen javítják a szerszámgép megmunkálási pontosságát és megismételhetőségét kiváló irányító teljesítményükkel és pozicionálási pontosságukkal. Az egyes tengelyek vezetési rendszerét pontosan megtervezték és szigorúan tesztelték annak biztosítása érdekében, hogy a hosszú távú felhasználás során megőrizze a magas stabilitást és hatékonyságot. A részletek szélsőséges törekvése miatt a 856A nagy teherbírású központ jól teljesíti a komplex alkatrészek precíziós megmunkálását, és sok csúcskategóriás gyártási területen az előnyben részesített berendezésekké válik.
4.
A megmunkálás hatékonyságának és pontosságának további javítása érdekében a 856A nagy teherbírású megmunkáló központ háromtengelyes ólomcsavarja egy előkészítési eljárást alkalmaz. Ez az innovatív kialakítás hatékonyan javítja az átviteli rendszer merevségét és pontosságát, és rendkívül nagy stabilitást képes fenntartani még nagy terhelésű és nagy sebességű feldolgozási körülmények között is, jelentősen csökkentve a mechanikai rezgés vagy a hőmérséklet-változások által okozott pontossági ingadozásokat. Ez a technológiai innováció nemcsak javítja a munkadarab felületi minőségét, hanem kibővíti a szerszámgép szerviz élettartamát is, ami nagyobb értéket teremt az ügyfelek számára.
5. Intelligens működés, kényelmes és hatékony
Az intelligencia szempontjából a 856A nagy teherbírású megmunkáló központ szintén az ipar élvonalában van. A rendszer integrálja az egygombok visszaállítását és az egygombos szerszámváltozási funkciókat, amelyek nagymértékben leegyszerűsítik az eszközváltási folyamatot, javítják a működési és szerszámváltozási sebesség kényelmét, és új vitalitást injektálnak a termelés hatékonyságának javításába. Ezenkívül a szerszámgép övmeghajtóval vagy közvetlenül csatlakoztatott orsóval konfigurálható az ügyfelek igényei szerint, és nagynyomású középső vízkibocsátási funkcióval felszerelhető a feldolgozási hatékonyság további javítása és a különféle feldolgozási igények kielégítése érdekében. $ $ $ $ $ $ $ $ $
