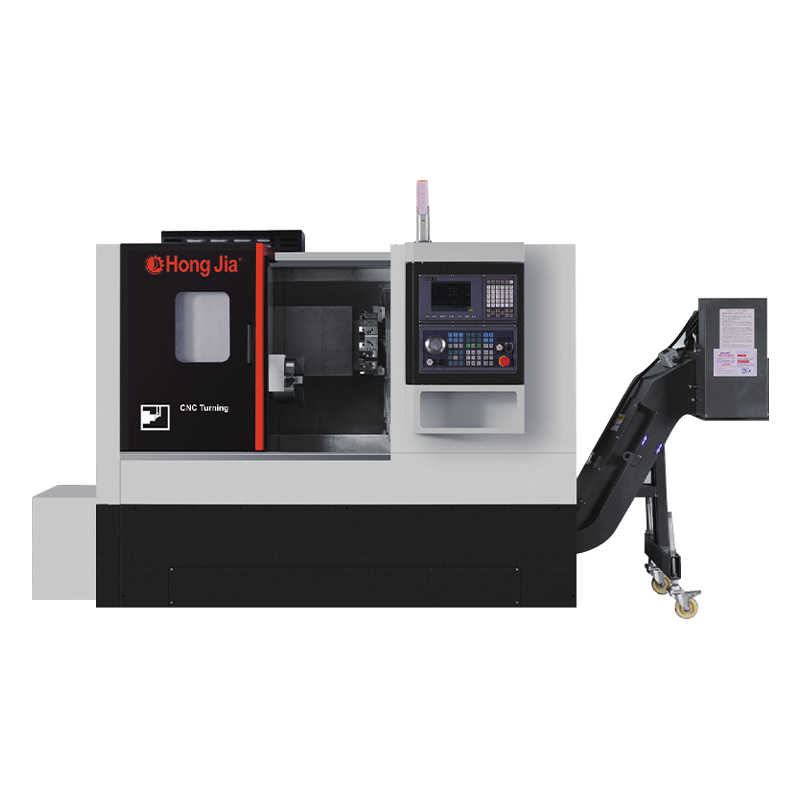

Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / NC-106 vízszintes fordulási központ NC-106 vízszintes fordulási központ
A vízszintes fordulási központ nem csak a hagyományos fordulási műveleteknél, hanem integrálja a több feldolgozási funkciót, például a fúrást, az unalmat, a maróságot és a megérintést. Az egyik eszköz több folyamatot képes elvégezni, jelentősen csökkentve a munkadarabok számát és javítva a termelési hatékonyságot. A fejlett szervo-vezérlő rendszerek és a precíziós útmutató vasúti kialakítása biztosítja, hogy minden feldolgozás megfeleljen a mikron szintű pontossági követelményeknek. Függetlenül attól, hogy összetett kontúrok vagy finom őrlési műveletek fordulnak -e, könnyen kezelhető.
A teljes öntőágy-szerkezet szigorú hőkezelésen ment keresztül, hogy a szerszámgép továbbra is fenntartsa a stabilitást és a pontosságot a hosszú távú nehéz terhelés során. Ez biztosítja a felhasználók számára a feldolgozási megbízhatóságot és a hosszabb szolgáltatási élettartamot. A vízszintes fordulóközpontokat széles körben használják a repülőgépiparban, az autógyártásban, a penészgyártásban, a precíziós gépekben és más mezőkben.
Termelési információk
Feldolgozási képesség
1.
2. Magas merevség alapszerkezete, a nehéz vágás elérése érdekében
3. Kiváló vágási képesség és stabil feldolgozási pontosság a magas termelés elérése érdekében
4.
5. Standard tartálykapacitás: 100L

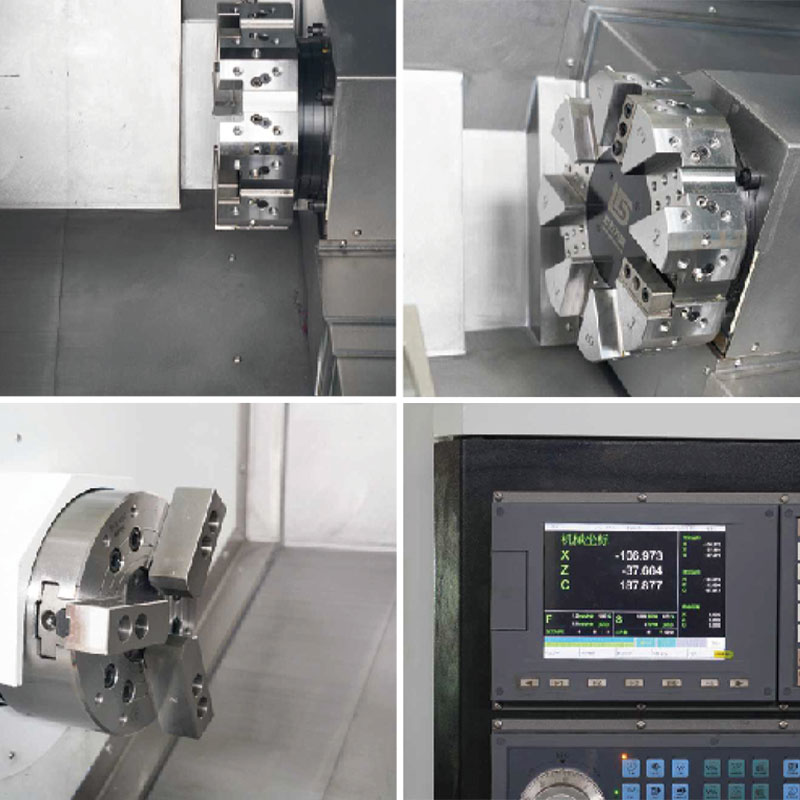

Szerszámgép alapvető konfiguráció
1. új generációs sytec/7TA-E
2.
3. A nagy nyomatékú szervoorsó motor új generációja standard
4. Tajvan vagy Japán huzal- és csavar
5. külön víztartály
6. chip eltávolító gép
7. olajnyomás három karom
8. Standard a beépített nagysebességű egység precíziós mechanikus orsóval
Műszaki paraméter
| Tétel | NC-106 |
| Max. megmunkálási átmérő | Φ300 mm |
| Max. működési hossz | 350 mm |
| Max. forduló átmérő | 500 mm |
| Orsó chuck dimenziók | 6/8 hüvelyk |
| Max. orsósebesség | 4000 perc -1 |
| Orsó vége alakja | A2-5 |
| Az orsó rekeszjén keresztül | Φ56 mm |
| Az orsó -tágítócső belső átmérője | Φ45 mm |
| A fő tengely -csapágy belső átmérője | Φ90 mm |
| Orsóerő | 7,5 kW/11 kW |
| Besorolt orsó nyomaték | 70N.M |
| Max. orsó nyomaték | 100n.m |
| A toronyfelületek száma | 8 |
| Külső átmérőjű szerszám fogantyúja | 25x25 |
| Bit ülésfúrt | Φ32 mm |
| Utazás z/x | Z: 370 mm x: 200 mm |
| Gyors eltolódási sebesség z/x | Z: 20 m/perc x: 20 m/perc |
| Áramellátási kapacitás | 18KVA |
| A gép általános mérete (LXWXH) | 2350 × 1560 × 1715 mm (chip nélkül) chip -eltávolító gép nem tartalmazza |
| Géptömeg | 3300 kg |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína NC-106 vízszintes fordulási központ supplier and custom NC-106 vízszintes fordulási központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
Nagy pontosságú és nagy hatékonyságú CNC megmunkáló berendezés-vízszintes fordulási központ
A modern gyártásban a nagy pontosságú és a nagy hatékonyságú megmunkáló berendezések a termelékenység javításának kulcsa a különféle iparágakban. A vízszintes fordulási központ nemcsak a hagyományos fordulási funkciókkal rendelkezik, hanem több megmunkálási funkciót is integrál, például fúrást, unalmas, őrlést és megérintést. Az egyik eszköz több folyamatot képes elvégezni, jelentősen csökkentve a munkadarabok kezelési idejét és javítva a termelési hatékonyságot. Ez a sokoldalúság a vízszintes fordulási központot ideális választássá teszi különféle iparágak számára, például az űrrepülés, az autógyártás, a penészfeldolgozás és a precíziós gépek számára.
A Vízszintes fordulási központ nagy rigási alapszerkezetgel tervezték annak biztosítása érdekében, hogy a berendezés ellenálljon a nehéz terhelésvágásnak, miközben fenntartja a stabil megmunkálási pontosságot. Kiváló vágási képessége és nagy stabilitású megmunkálási pontossága lehetővé teszi a hatékony és stabil megmunkálási teljesítmény elérését a tömegtermelésben. A berendezés hűtőrendszere kihúzza a hűtőfolyadék-tartály kialakítását az egyszerű tisztítás és a chipek kezelése érdekében. A szokásos hűtőfolyadék-tartály kapacitása 100 l, amely biztosítja a hosszú távú megmunkálás hűtési igényeit.
Fejlett vezérlőrendszer és precíziós vezetési sínek
A vízszintes fordulási központ elfogadja az új Generation Sytec/7TA-E vezérlőrendszert, és fel van szerelve a meghajtó motorok és az orsó hajtó rendszerek új generációjával. Magas-torque szervoorsómotorja standard, lehetővé téve a berendezés számára, hogy a kiváló energiateljesítményt megőrizze, amikor megfordítja vagy finom maró-kontúrokat fordít. Ezenkívül a berendezés vezető sínei és ólomcsavarjai nagy pontosságú alkatrészeket használnak Tajvanból vagy Japánból, biztosítva a stabilitást és a pontosságot a hosszú távú feldolgozás után.
A vízszintes fordulási központ általános öntőágy-szerkezete szigorú hőkezelési folyamaton megy keresztül, hogy a szerszámgép fenntartsa a stabilitást és a pontosságot a hosszú távú nehéz teherbírású környezetben. Ez a kialakítás nemcsak kiterjeszti a szerszámgép élettartamát, hanem javítja a feldolgozási megbízhatóságot is. A berendezés független víztartály- és forgácstisztító rendszerrel is felszerelt, ami hatékonyan csökkenti a chip felhalmozódásának okozott feldolgozási hibáit és javítja a karbantartás kényelmét.
A berendezés alapkivitelben hidraulikus három állkapocs-chuck-tal van felszerelve, hogy biztosítsa a munkadarab stabil rögzítését, és javítsa a feldolgozás biztonságát és pontosságát. Ugyanakkor egy automatikus chip -szállítóval van felszerelve, hogy jelentősen csökkentse a kézi tisztítás idejét és javítsa a termelés hatékonyságát. Az intelligens vezérlőrendszer megkönnyíti a működést, és még az összetett feldolgozási feladatok is könnyen kezelhetők.
Nagy pontosságának, sokoldalúságának és hatékony termelési kapacitása miatt a vízszintes fordulási központot számos iparágban széles körben használják. Például az űrmezőben a berendezés felhasználható a precíziós alkatrészek feldolgozására; Az autóiparban felhasználható a motor alkatrészeinek és a sebességváltó rendszerek hatékony előállításához; A penészgyártó iparban biztosíthatja a komplex formák nagy pontosságú feldolgozását.
