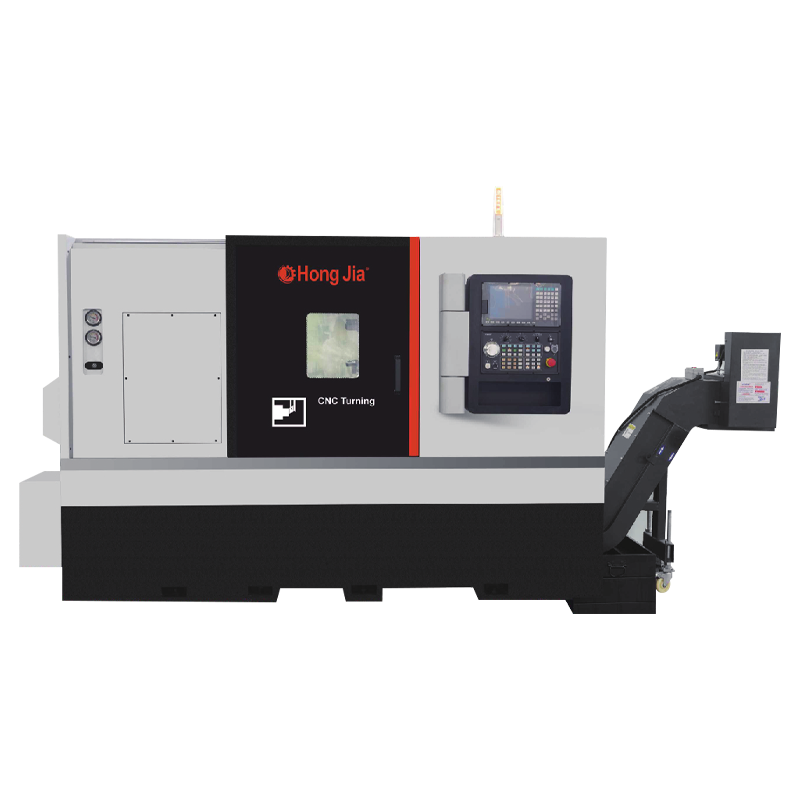

Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / NC110D-Y nagy termelési vízszintes fordulási központ NC110D-Y nagy termelési vízszintes fordulási központ
A magas hozamú vízszintes fordulóközpontok nagy teljesítményű orsókat és vágó rendszereket használnak, amelyek könnyen megbirkózhatnak a különféle anyagok és formák részeinek feldolgozásával. Erőteljes vágási teljesítmény és stabil vágási sebesség biztosítja a feldolgozási hatékonyságot és a feldolgozási minőséget. Az optimalizált szerszámútok és a vágási paraméterek csökkentik a rezgést és a kopást a vágás során, és meghosszabbítják a szerszám élettartamát.
A precíziós vezető sínek és a helymeghatározó rendszerek biztosítják a nagy pontosságot és a stabilitást a feldolgozás során. A fejlett érzékelők és a vezérlőrendszerek valós időben monitorozzák és beállítsák a feldolgozási paramétereket a feldolgozási pontosság konzisztenciájának biztosítása érdekében. A megbízható szorító rendszerek és szerelvények biztosítják az alkatrészek stabilitását és helymeghatározási pontosságát a feldolgozás során.
A nagymértékű automatizálás támogatja a különféle automatizált berakási és kirakodási módszereket, csökkenti a kézi beavatkozást és javítja a termelés hatékonyságát. Optimalizált szerszámgépszerkezet és hőeloszlású rendszer biztosítja a hosszú távú stabil működést, csökkentse az állásidőt és növelje a teljes outputot.
Termelési információk
Feldolgozási kapacitás
1.
2. Magas merevség alapszerkezete, a nehéz vágás elérése érdekében
3. Kiváló vágási képesség és stabil feldolgozási pontosság a magas termelés elérése érdekében
4.
5. Standard tartálykapacitás: 125L

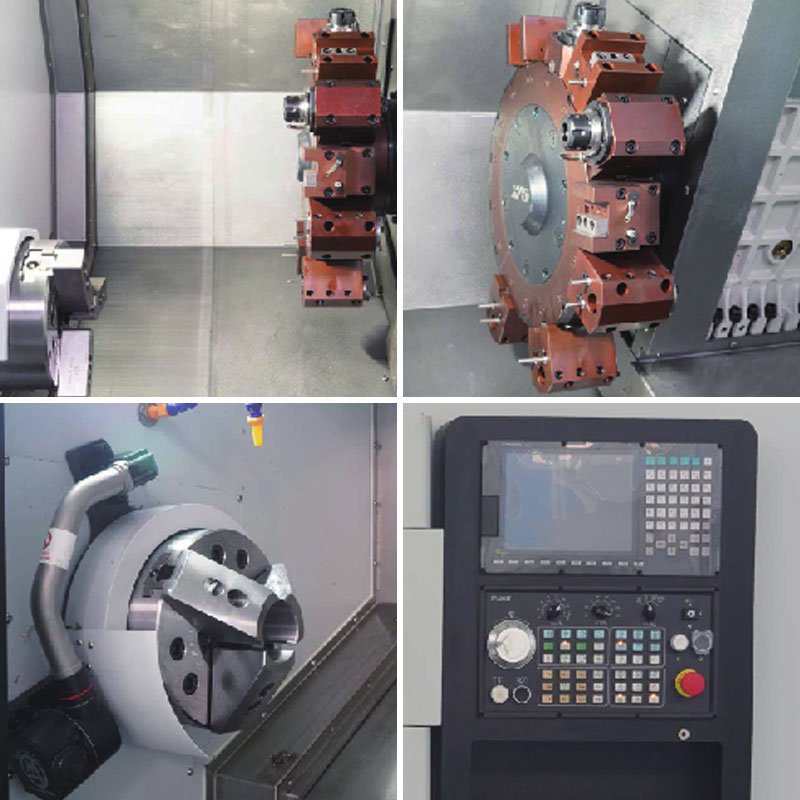

Szerszámgép alapvető konfiguráció
1. új generációs sytec/22TB
2. új generációs hajtó motor
3. A nagy nyomatékú szervoorsó motor új generációja standard
4.
6. chip eltávolító gép
7. olajnyomás három karom
8. Standard a beépített nagysebességű egység precíziós mechanikus orsóval
Műszaki paraméter
| Tétel | Egység | NC-110D-Y | |
| Max. Az ágy átmérőjének megfordítása | mm | Φ750 | |
| Max. megmunkálási átmérő | mm | Φ600 | |
| Max. | mm | 700 | |
| Max. Kötés rúd a lyuk átmérőjén keresztül | mm | Φ75 | |
| Fő tengely | Orsó orr formája | A2-8/11 | |
| Orsó a lyuk átmérőjén keresztül | mm | Φ86 | |
| Az orsó belső lyuk kúpja | MT-6 | ||
| Három állkapú chuck tartási képesség | 10 ” | ||
| Húzza a rúd akció formáját | Hidraulika nyomás | ||
| Max. orsósebesség | r/perc | 2500 perc -1 | |
| Fő motoros teljesítmény | KW | 15/18.5 | |
| Takarmányozás | X tengelyes utazás | mm | 350 |
| Z-tengely utazás | mm | 750 | |
| X/z tengely gyorsan mozgó sebesség | m/perc | 25 | |
| Pontosság | Helymeghatározási pontosság (x/z) | mm | ± 0,005 |
| Ismétlődő pozicionálási pontosság (x/z) | mm | ± 0,003 | |
| Tápegység torony | Szerszámszám | 12 | |
| Vezetési forma | Szervo | ||
| Középső magasság | mm | 100 | |
| ToolCangeTime (T-T) | S | 0.2 | |
| Unalmas szerszámtulajdonos specifikációk | mm | 50 | |
| Négyzet alakú szerszámtulajdonos specifikációk | mm | 25 | |
| Erőfej sebessége | r.p/min | 4000 | |
| Teljesítményfejű motor teljesítmény | KW | 3.6 | |
| Erőfej nyomaték | N.M | 15 | |
| Powerhead típusú | BMT | 55/65 | |
| Y tengely | Y tengelyes utazás | mm | 150 |
| Y tengelyes motor nyomaték | N.M | 8.4 | |
| Y tengelyes csavar | golyó | 3206 | |
| Y-tengely vezető űrlap | Téglalap alakú kemény sínek / drót sínek | Téglalap alakú kemény sín | |
| Farkas | Farkas ujjú kúpos | MT-5 | |
| Középső ujj átmérőjű | mm | Φ80 | |
| A felső hüvely maximális utazása | mm | 100 | |
| Biztonsági pajzs | Teljesen bezárt | ||
| Numerikus vezérlőrendszer | Sytec 22TB/Fan UC OI-TF | ||
| Géptömeg | Kg | 5350 | |
| A gép általános mérete (LXWXH) | mm | 2980 × 2200 × 1950 | |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína NC110D-Y nagy termelési vízszintes fordulási központ supplier and custom NC110D-Y nagy termelési vízszintes fordulási központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
NC110D-Y nagy termelési vízszintes fordulási központ: Ningbo Hongjia innovatív munkája
NC110D-Y nagy termelési vízszintes fordulási központ Az IS Ningbo Hongjia CNC Technology Co., Ltd aktív válasza a modern gyártóipar nagy hatékonyságú és nagy pontosságú feldolgozásra vonatkozó követelményeire. A berendezés nagy teljesítményű orsó és vágó rendszert használ, amely könnyen megbirkózhat a különféle anyagok és formák munkadarabok feldolgozási feladataival. Erőteljes vágási képessége és stabil vágási sebessége biztosítja a feldolgozási hatékonyság és a feldolgozás minőségének kettős javulását.
A feldolgozási hatékonyság és a költségszabályozás további javítása érdekében az NC110D-Y nagy termelési vízszintes fordulási központ optimalizálja a szerszámút és a vágási paramétereket a tervezésben. Ez az innovatív kialakítás hatékonyan csökkenti a rezgést és a kopást a vágási folyamat során, nemcsak meghosszabbítja a szerszám élettartamát, hanem jelentősen javítja a megmunkált felület felületét. A pontos számítás és a szimuláció révén minden szerszámút pontosan megtervezhető annak biztosítása érdekében, hogy minden vágás elérje a legjobb hatást, ezáltal maximalizálva a termelési hatékonyságot, miközben biztosítja a minőséget.
A nagy hatékonyság folytatása közben a Ningbo Hongjia CNC Technology Co., Ltd, szintén fontos a feldolgozási pontosság és a stabilitás szempontjából. Az NC110D-Y nagy termelési vízszintes fordulási központ pontos vezető sínekkel és helymeghatározó rendszerekkel van felszerelve, hogy biztosítsák a nagy pontosságot és stabilitást a feldolgozás során. A fejlett érzékelők és a vezérlőrendszerek valós időben figyelnek és beállítják a feldolgozási paramétereket a feldolgozási pontosság konzisztenciájának biztosítása érdekében, és hosszú távú folyamatos működés közben is rendkívül magas feldolgozási pontosságot tartanak fenn.
Az automatizálás a modern feldolgozóipar fejlesztési trendje, és az NC110D-Y nagy termelési vízszintes fordulási központ szintén jól teljesít ebben a tekintetben. A berendezés számos automatizált szorító és kirakodási módszert támogat, jelentősen csökkentve a kézi beavatkozást és jelentősen javítja a termelési hatékonyságot. Mind az automatikus etetési rendszer, mind az intelligens chip -eltávolító eszköz tükrözi a Hongjia CNC mély alapját az automatizálási technológia alkalmazásában.
A berendezés hosszú távú stabil működésének biztosítása érdekében az NC110D-Y nagy termelési vízszintes fordulási központot teljes mértékben optimalizálták a szerszámgépszerkezet és a hőeloszlásrendszer szempontjából. Szilárd alapszerkezete és nagy merevségi kialakítása lehetővé teszi a berendezés számára, hogy ellenálljon a nehéz vágási műveletek által okozott hatalmas terhelésnek, biztosítva a feldolgozás stabilitását és tartósságát. Ugyanakkor az optimalizált hőeloszlású rendszer hatékonyan szabályozza a szerszámgépben lévő hőmérsékleti ingadozást, csökkenti a termikus deformáció által okozott feldolgozási hibát, és biztosítja a szerszámgép pontosságát hosszú távú működés alatt.
A konfiguráció szempontjából az NC110D-Y nagy termelési vízszintes fordulási központ is bemutatja a Ningbo Hongjia CNC Technology Co., Ltd. találékonyságát. Az új generációs SYTEC/22TB vezérlőrendszer, az új generációs meghajtó motor, a nagy nyomatékos orsók motorja és az egyéb standard konfigurációk biztosítják a berendezés előrehaladását és megbízhatóságát. Ezenkívül a Tajvanból vagy Japánból behozott lineáris sínek és ólomcsavarok, független víztartályok, automatikus chipszállítószalagok, hidraulikus három állkapocs és beépített nagysebességű egység precíziós mechanikus orsók mindegyike több választási lehetőséget kínál a felhasználók számára.
