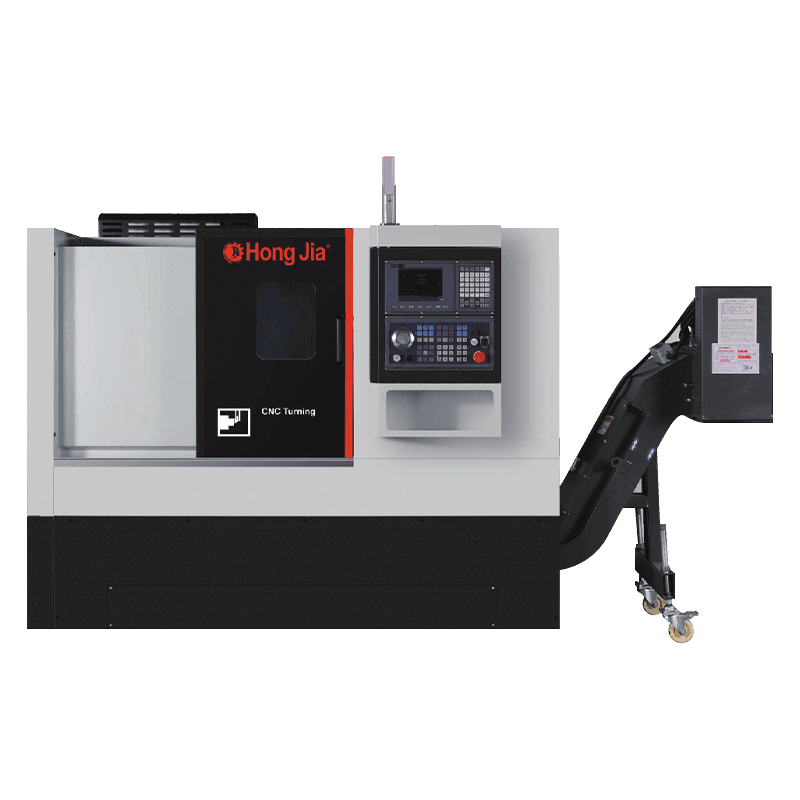

Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / NC-106D nagy hatékonyságú, nehézkes vízszintes fordulási központ NC-106D nagy hatékonyságú, nehézkes vízszintes fordulási központ
A nagy hatékonyságú, nehézkes vízszintes fordulási központ egy nagy teljesítményű szerszámgép, amelyet nagy teljesítményű feldolgozáshoz és nagy pontosságú gyártáshoz terveztek. Magas rigitási alapszerkezete van, és stabil nehéz terhelésű vágást érhet el. A berendezés egy fejlett hajtó rendszert és egy beépített nagysebességű precíziós orsót fogad el, amely több állomási power toronyval van felszerelve, és különféle feldolgozási folyamatokat támogat, például fordulás, fúrás és unalmas. Hatékony hűtési és chip-eltávolító rendszere biztosítja a tisztaságot és a stabilitást a hosszú távú működéshez, amely alkalmas a nagy intenzitású termelési igényekhez, miközben kiváló feldolgozási pontosságot és termelési hatékonyságot biztosít, ez az egyetlen választás a nehézipar területén. $ $ $ $ $
Termelési információk
Feldolgozási képesség
1.
2. Nagy merevség alapszerkezete. Ahhoz, hogy elérje a nehézkesítést
3. Kiváló vágási képesség és stabil feldolgozási pontosság a magas termelés elérése érdekében
4.
5. Standard tartálykapacitás: 100L

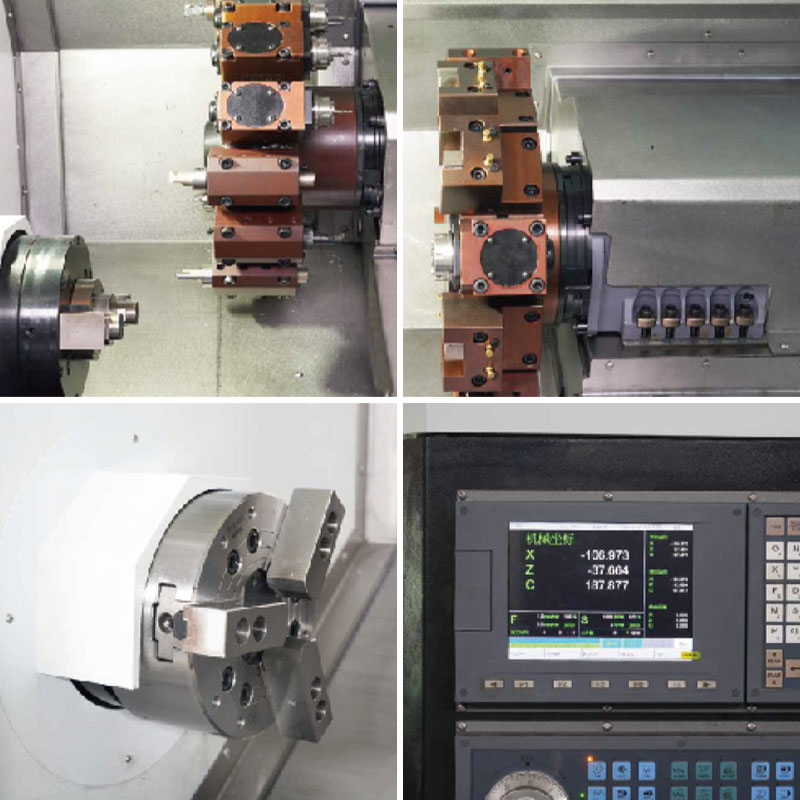

Szerszámgép alapvető konfiguráció
1. új generációs sytec/22TA
2.
3. A beépített nagysebességű precíziós motoros orsó standard
4. Tajvan vagy Japán huzal- és csavar
5. külön víztartály
6. chip eltávolító gép
7. olajnyomás három karom
8. Power Tower 12 állomások
Műszaki paraméter
| Tétel | NC-106D |
| Max. megmunkálási átmérő | Φ280 mm |
| Max. működési hossz | 300 mm |
| Max. forduló átmérő | 500 mm |
| Orsó chuck dimenziók | 6/8 hüvelyk |
| Max. orsósebesség | 5000 perc -1 |
| Orsó vége alakja | A2-5 |
| Az orsó rekeszjén keresztül | Φ56 mm |
| Az orsó -tágítócső belső átmérője | Φ45 mm |
| A fő tengely -csapágy belső átmérője | Φ90 mm |
| Orsóerő | 11 kW |
| Besorolt orsó nyomaték | 35n.m |
| Max. orsó nyomaték | 70N.M |
| A toronyfelületek száma | 12 |
| Külső átmérőjű szerszám fogantyúja | 20x20 |
| Bit ülésfúrt | Φ25 |
| Toronyteljesítmény -fejmodell | BMT40/ER20 |
| A torony teljesítményének maximális sebessége | 4000mm-1 |
| Vágó torony teljesítményű motor teljesítménye | 2,4 kW |
| Torony teljesítményfej nyomatéka | 7.7N.M |
| TEAF tengely Z/X Irány utazás | Z: 370 mm x: 185 mm |
| Takarmánytengely z/x motor teljesítmény | 1,7 kW |
| Gyors eltolódási sebesség z/x | Z: 20 m/perc x: 20 m/perc |
| Gyors eltolódási sebesség a | V: 20m/perc |
| Áramellátási kapacitás | 20kva |
| A gép általános mérete (LXWXH) | 2040 × 1560 × 1715 mm (chip nélküli szállítószalag nélkül) chip eltávolító gép nem tartalmazza |
| Géptömeg | 3500 kg |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína NC-106D nagy hatékonyságú, nehézkes vízszintes fordulási központ supplier and custom NC-106D nagy hatékonyságú, nehézkes vízszintes fordulási központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
Miért ideális választás a nagy hatékonyságú vízszintes vízszintes fordulási központnak a nehéz ipari alkalmazásokhoz?
Ningbo Hongjia CNC Technology Co., Ltd: Professzionális CNC berendezések gyártója
A Ningbo Hongjia CNC Technology Co., Ltd, a CNC Metal Cutting berendezések kutatására és fejlesztésére, gyártására és értékesítésére összpontosít, és elkötelezett amellett, hogy fejlett CNC megoldásokat kínáljon a különféle iparágak ügyfeleinek. Az NC-106D nagy hatékonyságú, nagy hatékonyságú vízszintes fordulóközpont szállítójaként és egyedi gyártójaként a Hongjia CNC erős műszaki erejére és gazdag iparági tapasztalataira támaszkodik, hogy nagy teljesítményű, nagy pontosságú szerszámgép-berendezéseket hozzon létre az ügyfelek változatos feldolgozási igényeinek kielégítésére.
A Nagy hatékonyságú, nehézkes vízszintes fordulási központ egy nagyteljesítményű szerszámgép, amelyet nagy teljesítményű feldolgozáshoz és nagy pontosságú gyártáshoz terveztek. A magas rangúságú alapszerkezetével a berendezés stabil nagy teljesítményű vágást érhet el, miközben kiváló feldolgozási pontossággal és termelési hatékonysággal rendelkezik, és pótolhatatlan pozíciót foglal el a nehézipar területén.
Kiváló feldolgozási képességek a különféle folyamatkövetelmények teljesítéséhez
A nagy hatékonyságú, nehézkes vízszintes fordulási központ számos feldolgozási technológiát támogat, például fordulat, fúrás és unalmas, és kielégíti a komplex alkatrészek hatékony feldolgozási igényeit. Magas rigási struktúrája biztosítja a stabilitást a nehéz vágás során, hatékonyan csökkenti a rezgést, és javítja a feldolgozási pontosságot, így ideális berendezés lesz a nagy intenzitású termelési környezethez.
Magas rangúságszerkezet a stabil nehéz vágáshoz
A berendezés egy nagy rigási alapvető szerkezeti kialakítást alkalmaz, amely ellenáll a nagy terhelésű vágóerőknek, és biztosítja a feldolgozási folyamat stabilitását és pontosságát. A Tajvan vagy Japánból származó kiváló minőségű lineáris sínekkel és ólomcsavarokkal kombinálva a szerszámgép tovább javítja a feldolgozás stabilitási és szolgáltatási élettartamát, lehetővé téve, hogy hosszú ideig stabilan működjön.
Nagy teljesítményű hajtómű és nagysebességű orsó a termelési hatékonyság javítása érdekében
Ez a szerszámgép a SyTEC/22TA vezérlő rendszer új generációját alkalmazza, és fejlett hajtómotorokkal és orsó hajtó rendszerekkel van felszerelve a pontosabb feldolgozási vezérlés elérése érdekében. A beépített nagysebességű precíziós elektromos orsó nemcsak javítja a feldolgozási sebességet, hanem biztosítja a feldolgozási pontosságot, a nagy hatékonyságú és nagy pontosságú kettős igények kielégítését a csúcskategóriás gyártóiparban.
A multi-állomási power torony javítja a feldolgozási rugalmasságot
A berendezés egy 12-es teljesítményű toronyval van felszerelve, amely számos szerszámkonfigurációt támogat, lehetővé téve a különféle folyamatok feldolgozásának hatékony befejezését, a szerszámváltási idő csökkentését és az általános termelés hatékonyságának javítását. A teljesítmény torony nagy stabilitása biztosítja a megbízhatóságot a hosszú távú folyamatos feldolgozás során is.
Hatékony hűtési és chip-eltávolító rendszer a hosszú távú stabil működés biztosítása érdekében
A szerszámgép független víztartálymal és fejlett chip -szállítóval van felszerelve, amely gyorsan eltávolíthatja a chipeket, csökkentheti a hőfelhalmozódást a vágási folyamat során, és javíthatja a feldolgozási stabilitást. A fiókos típusú hűtőfolyadék-tartályt egyszerű tisztításhoz és karbantartáshoz tervezték, és a standard hűtőfolyadék-kapacitás eléri a 100L-t, ami alkalmas a hosszú távú nagy intenzitású feldolgozási igényekhez.
Megfelel a nehézipar nagy intenzitású termelési igényeinek
Mint egy kifejezetten a nehézipar számára kialakított hatékony feldolgozó berendezés, a nagy hatékonyságú, nehézkes vízszintes fordulási központot széles körben használják az autógyártásban, az űrhajózásban, a hajógyártásban, az energiaberendezésekben és más iparágakban, kiváló vágási képességével, stabil feldolgozási pontosságával és hatékony termelési kapacitással, és megbirkózhat a különféle magas intenzitású termelési kihívásokkal.
