Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / NC-106D-Y 3-tengelyes szinkron megmunkálási vízszintes fordulópont NC-106D-Y 3-tengelyes szinkron megmunkálási vízszintes fordulópont

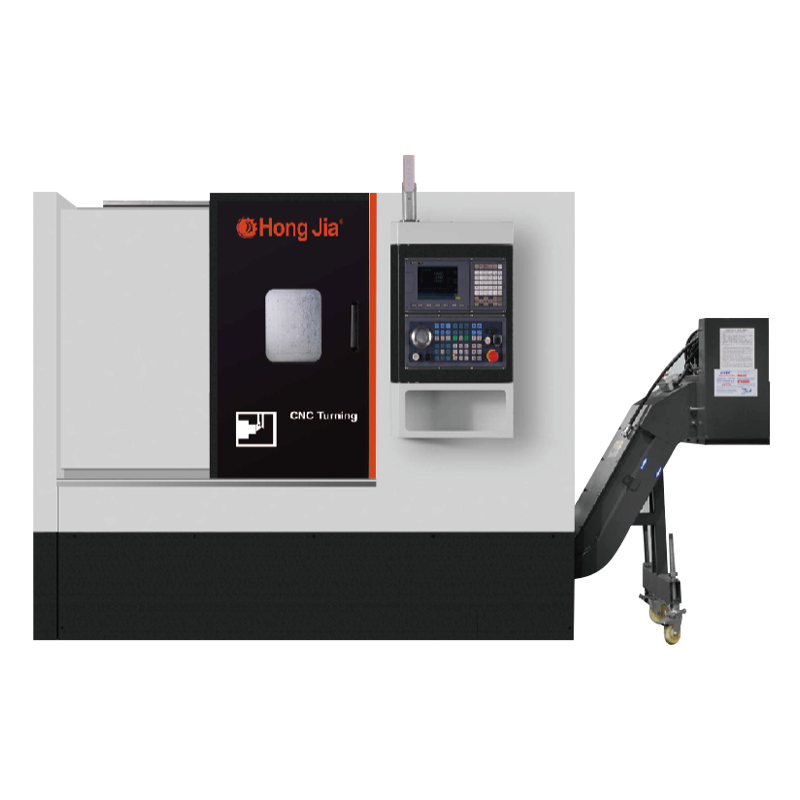

A 3-tengelyes szinkron megmunkálási vízszintes fordulási központ egy nagy teljesítményű CNC szerszám, nagy teljesítményű megmunkálási képességekkel és pontos műszaki paraméterekkel. A maximális megmunkálási átmérője φ230 mm, és a maximális megmunkálási hossz 360 mm, ami alkalmas nagy méretű munkadarabok megmunkálására; A maximális orsósebesség elérheti az 5000 fordulat / perc sebességet, A2-5 orsó végével és φ56 mm-es lyukú orsóval felszerelve, támogatva a hatékony és stabil megmunkálási műveleteket; A szerszámgép 12/15 állomásos tornyot fogad el, BMT40/ER25 Power toronyval felszerelve, az erőfej maximális sebessége 4000 fordulat/perc, és az erőfej nyomatéka 7,7N · m, ami képes kielégíteni a komplex alkatrészek megmunkálásának igényeit. A takarmánytengely utazása a Z, X, Y és A négy irányát lefedi, és a gyors mozgási sebesség legfeljebb 20 méter/perc. Az egész gép teljesítményigénye 13kva, amely alkalmas a precíziós megmunkálási igényekhez különböző ipari forgatókönyvekben. A szerszámgép teljes mérete 2310 × 1510 × 2080 mm, és teljes súlya 3800 kg, kompakt és stabil kialakítást mutatva.
Termelési információk
Feldolgozási képesség
1. Fúrás, fúrás. fúrás. marás. feldolgozás megérintése
2.
3. Magas merevség alapszerkezete, a nehéz vágás elérése érdekében
4. Kiváló vágási képesség és stabil feldolgozási pontosság a magas termelés elérése érdekében
5.
6. Standard tartálykapacitás: 100L
Szerszámgép alapvető konfiguráció
1. új generációs sytec/22TB
2.
3. A beépített nagysebességű precíziós motoros orsó standard
4. Tajvan vagy Japán huzal- és csavar
5. külön víztartály
6. chip eltávolító gép
7. olajnyomás három karom
8. Power -torony 12/15 állomások
Műszaki paraméter
| Tétel | NC-106D-Y |
| Max. megmunkálási átmérő | Φ230 mm |
| Max. működési hossz | 360 mm |
| Max. forduló átmérő | 550 mm |
| Orsó chuck dimenziók | 6/8 hüvelyk |
| Max. orsósebesség | 5000 perc -1 |
| Orsós alak alakja | A2-5 |
| Az orsó rekeszjén keresztül | Φ56 mm |
| Az orsó -tágítócső belső átmérője | Φ45 mm |
| A fő tengely -csapágy belső átmérője | Φ90 mm |
| Orsóerő | 11 kW |
| Besorolt orsó nyomaték | 35n.m |
| Max. orsó nyomaték | 70N.M |
| A toronyfelületek száma | 12/15 |
| Külső átmérőjű szerszám fogantyúja | 20x20 |
| Bit ülésfúrt | Φ25 mm |
| Toronyteljesítmény -fejmodell | BMT40/ER25 |
| A torony teljesítményének maximális sebessége | 4000 mm -1 |
| Vágó torony teljesítményű motor teljesítménye | 2,4 kW |
| Torony teljesítményfej nyomatéka | 7.7N.M |
| TEAF tengely Z/X Irány utazás | Z: 370 mm x: 185 mm y: 70 mm |
| A takarmánytengely irányát utazik | V: 360 mm |
| Takarmánytengely z/x motor teljesítmény | 1,7 kW |
| Gyors eltolódási sebesség z/x | Z: 20 m/perc x: 20 m/perc |
| Gyors eltolódási sebesség a | V: 20m/perc |
| Áramellátási kapacitás | 13kva |
| A gép általános mérete (LXWXH) | 2310 × 1510 × 2080 |
| Géptömeg | 3800 kg |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína NC-106D-Y 3-tengelyes szinkron megmunkálási vízszintes fordulópont supplier and custom NC-106D-Y 3-tengelyes szinkron megmunkálási vízszintes fordulópont company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
A modern gyártásban a nagy pontosságú és a nagy hatékonyságú CNC szerszámgépek fontos eszközévé váltak a vállalkozások számára versenyképességük javítása érdekében. Professzionális CNC fémvágó berendezésként, a termelési és értékesítési társaságként, a Ningbo Hongjia CNC Technology Co., Ltd elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára, amelyek erős műszaki erővel és gazdag ipari tapasztalatokkal rendelkeznek. Közülük a 3 tengelyes szinkron megmunkálási vízszintes fordulási központ egy nagy teljesítményű CNC szerszámgép, amely támogatja a különféle iparágak precíziós megmunkálási igényeit, kiváló megmunkálási képességekkel és pontos műszaki paraméterekkel.
Hatékony és pontos megmunkálási képességek
A 3 tengelyes szinkron megmunkálási vízszintes fordulási központ Kiváló megmunkálási képességgel rendelkezik, maximális megmunkálási átmérője φ230 mm és maximális megmunkálási hossza 360 mm, amely alkalmas különféle nagy méretű munkadarabok megmunkálására. Az orsósebessége akár 5000 fordulat / perc sebességet is elérhet, A2-5 orsó végével és egy φ56 mm-es lyukú orsóval felszerelve, amely nagy sebességgel képes fenntartani a stabil megmunkálási teljesítményt. Ezek a jellemzők miatt a berendezéseket különösen széles körben használják olyan iparágakban, mint például az űrben, az autógyártásban és a precíziós műszerekben.
Erőteljes toronykonfiguráció

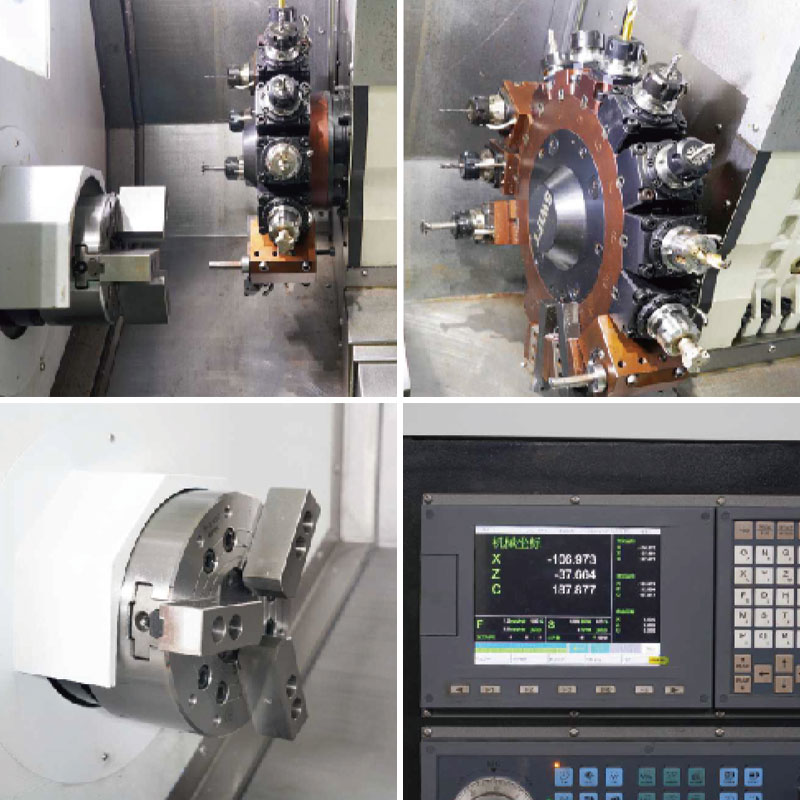

A szerszámgép egy 12/15 állomásos tornyot fogad el, és BMT40/ER25 Power toronyval van felszerelve. A teljesítményfej maximális sebessége eléri a 4000 fordulat / perc sebességet, és a nyomaték 7,7N · m, ami kielégítheti a komplex alkatrészek feldolgozási igényeit. A Power Turret alkalmazása lehetővé teszi a szerszámgép számára, hogy több folyamatot végezzen, például őrlést, fúrást és egy szorítást becsapva, jelentősen javítva a feldolgozási hatékonyságot és csökkenti a hibákat, és javítja a termékkonzisztenciát.
Pontos többtengelyes kapcsolóvezérlés
A 3-tengelyes szinkron megmunkálási vízszintes forgó központ takarmánytengelyének négy irányát borítja: Z, X, Y és A, és a gyors mozgási sebesség akár 20 méter/perc lehet, biztosítva a feldolgozási folyamat hatékonyságát és pontosságát. A szinkron feldolgozási technológia lehetővé teszi a szerszámgép számára, hogy több tengelyen koordinálja a mozgást, ezáltal bonyolultabb felszíni feldolgozást és nagy pontosságú alkatrésztermelést. Ez a szolgáltatás különösen fontos az igényes precíziós feldolgozóiparban.
Kompakt és stabil szerkezet
A szerszámgép teljes mérete 2310 × 1510 × 2080 mm, teljes súlya 3800 kg. A szerkezet kompakt és stabil, és hosszú távú működés közben képes fenntartani a kiváló rezgésállóságot a feldolgozási pontosság biztosítása érdekében. Ezenkívül az egész gép energiaigénye 13kva, amely nemcsak megfelel a nagy intenzitású feldolgozás követelményeinek, hanem jó energiafogyasztási vezérlési képességeivel is rendelkezik.
Különféle ipari alkalmazásokhoz alkalmas
Nagy teljesítményű CNC szerszámgépként a 3 tengelyes szinkron megmunkálási vízszintes fordulási központot széles körben használják a különféle precíziós gyártási területeken. Akár autóalkatrészek, orvosi berendezések, elektronikus kommunikációs berendezések vagy repülőgépipar-ipar, ez a szerszámgép kiváló termelési hatékonyságot és kiváló minőségű feldolgozási minőséget biztosíthat hatékony és stabil feldolgozási képességeivel.
Vezető műszaki támogatás és az értékesítés utáni szolgáltatás
A Ningbo Hongjia CNC Technology Co., Ltd mindig ragaszkodott a "Technológiai innováció és a minőségi kiválóság", a folyamatosan optimalizált termékteljesítménynek, valamint a szakmai technikai támogatás és a tökéletes értékesítés utáni szolgáltatás fogalmához. A fejlett termelési technológiával és a szigorú minőség-ellenőrzéssel a Hongjia CNC biztosítja, hogy a gyárból kiszállított minden CNC szerszám kiváló minőségű teljesítményt nyújtson, nagyobb termelési értéket teremt az ügyfelek számára.
