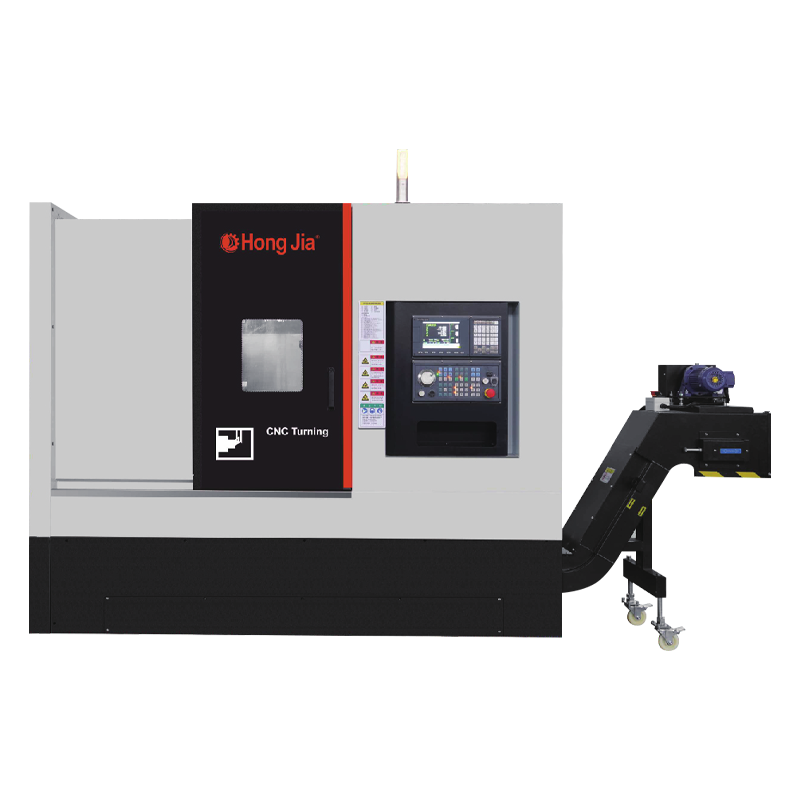

Otthon / Termékek / Vízszintes CNC fordulási és őrlési sorozat / NC108D-Y kiállítási hűtőfolyadék tartály vízszintes fordulási központ NC108D-Y kiállítási hűtőfolyadék tartály vízszintes fordulási központ
A vízszintes fordulási központ kihúzható hűtőfolyadék-tartályral elválasztja a vágófolyadék tárolását a szerszámgép testétől, ténylegesen elkerülve a vágási folyadék potenciális korrózió kockázatát a szerszámgép precíziós részén, és jelentősen csökkenti a szerszámgép meghibásodási sebességét, amelyet a folyadék szivárgásának vágása okoz. A független víztartály nemcsak javítja a szerszámgép általános védelmi teljesítményét, hanem a szerszámgép karosszériáját is szárazon és tisztanak tartja, kiterjesztve a berendezés élettartamát.
A felszerelt hatékony chip -eltávolító rendszer a kulcsa a feldolgozási hatékonyság javításához és a szerszámgép tisztaságának megőrzéséhez. A rendszer a fejlett chip -eltávolító technológiát és a szerkezeti kialakítást alkalmazza, amely gyorsan és pontosan eltávolíthatja a feldolgozás során generált különféle chipeket, hatékonyan elkerülve a szerszámgép hibáit és a chip felhalmozódása által okozott csökkentett feldolgozási pontosságot.
A hatékony chip -szállítószalag működési elve egyszerű és hatékony. A feldolgozás során a chipeket gyorsan összegyűjtik és a forgács eltávolító csőn keresztül szállítják a kijelölt gyűjtemény területére. Ennek a folyamatnak a során a chip -szállítószalag intelligensen azonosíthatja a chip típusát és méretét, beállíthatja a chip eltávolítási sebességét és erőjét, és biztosíthatja a legjobb chip -eltávolító hatást. Ugyanakkor a chip -szállítószalag alacsony működési zajt mutat, és nem zavarja a működési környezetet.
Termelési információk
FeldolgozáSi kapacitás
1.
2. Magas merevség alapszerkezete, a nehéz vágás elérése érdekében
3. Kiváló vágási képesség és stabil feldolgozási pontosság a magas termelés elérése érdekében
4.
5. Standard tartálykapacitás: 125L
Szerszámgép alapvető konfiguráció
1. új generációs sytec/22TB
2. új generációs hajtó motor
3. A nagy nyomatékú szervoorsó motor új generációja standard
4. Tajvan vagy Japán huzal- és csavar
5. külön víztartály
6. chip eltávolító gép
7. olajnyomás három karom
8. Standard a beépített nagysebességű egység precíziós mechanikus orsóval
Műszaki paraméter
| Tétel | Egység | NC-108D-Y | |
| Max. Az átmérője az ágyon elforgatja | mm | Φ650 | |
| Max. megmunkálási átmérő (korong típusa) | mm | Φ300 | |
| Max. | mm | Φ350 | |
| Max. bekapcsolási átmérő egy gördeszkán | mm | Φ280 | |
| Két központ közötti távolság | mm | 500 | |
| Max. működési hossz | mm | 460 | |
| Max. Kötés rúd a lyuk átmérőjén keresztül | mm | Φ52 | |
| Fő tengely | Orsó orr formája | A2-6 | |
| Orsó a lyuk átmérőjén keresztül | mm | Φ66 | |
| Az orsó belső lyuk kúpja | MT-6 | ||
| Három állkapú chuck tartási képesség | 8 " | ||
| Húzza a rúd akció formáját | Hidraulika nyomás | ||
| Max. orsósebesség | r/perc | 4000 | |
| Fő motoros teljesítmény | KW | 11/15 | |
| Takarmányozás | X tengelyes utazás | mm | 225 |
| Z-tengely utazás | mm | 490 | |
| X/z tengely gyorsan mozgó sebesség | m/perc | 25 | |
| Pontosság | Helymeghatározási pontosság (x/z) | mm | 0,008/0,010 |
| Ismétlődő pozicionálási pontosság (x/z) | mm | 0,006/0,008 | |

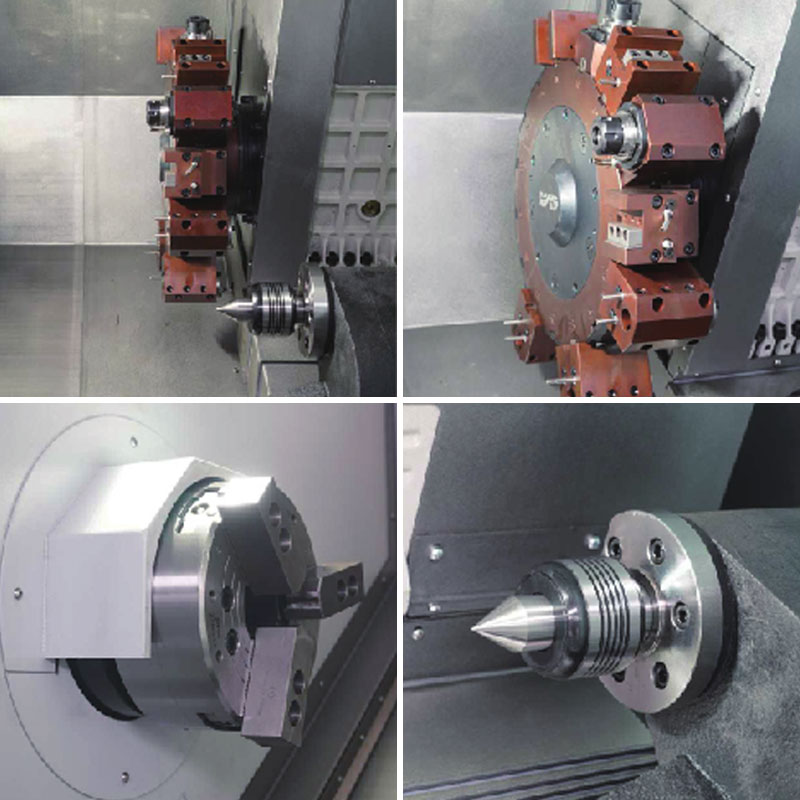

| Tápegység torony | Szerszámszám | 12 | |
| Vezetési forma | szervo- | ||
| Középső magasság | mm | 170 | |
| A szerszám megváltoztatása az idő (T-T) | s | 0.2 | |
| Unalmas szerszámtulajdonos specifikációk | mm | 32 | |
| Négyzet alakú szerszámtulajdonos specifikációk | mm | 25 | |
| Erőfej sebessége | r.p/min | 4000 | |
| Teljesítményfejű motor teljesítmény | KW | 3.6 | |
| Erőfej nyomaték | N.M | 15 | |
| Powerhead típusú | BMT | 55 | |
| Y tengely | Y tengelyes utazás | mm | 100 |
| Y tengelyes motor nyomaték | N.M | 8.4 | |
| Y tengelyes csavar | golyó | 3206 | |
| Y-tengely vezető űrlap | Téglalap alakú kemény sínek / drót sínek | Téglalap alakú kemény sín | |
| Farkas | Farkas ujjú kúpos | MT-5 | |
| Max/min. tartó munkadarab hossza | mm | 500/60 | |
| Biztonsági pajzs | Teljesen bezárt | ||
| Numerikus vezérlőrendszer | Sytec22TB/ Fanuc 0i-tf/ gsk988ta | ||
| Géptömeg | Kg | ≈4400 | |
| A gép általános mérete (LXWXH) | mm | 2420x1700x2050 | |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína NC108D-Y kiállítási hűtőfolyadék tartály vízszintes fordulási központ supplier and custom NC108D-Y kiállítási hűtőfolyadék tartály vízszintes fordulási központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
Melyek a kiszállító hűtőfolyadék -tartály vízszintes fordulási központjának egyedi tulajdonságai?
1. Innovatív hűtőfolyadék -rendszer kialakítása
A Kiszállítási hűtőfolyadék tartály vízszintes fordulási központ az innovatív hűtőfolyadék -rendszer kialakítása. A hagyományos eszterga -hűtőfolyadék -rendszerek gyakran olyan problémákkal küzdenek, mint a rossz hűtési hatás és a nehéz karbantartás. Az eszterga hűtőfolyadék -tartálya eltávolítható kialakítást alkalmaz, amely nemcsak kényelmes a napi karbantartáshoz és tisztításhoz, hanem biztosítja, hogy a hűtőfolyadék mindig tiszta legyen, ezáltal javítva a hűtési hatékonyságot és a megmunkálási pontosságot. Ugyanakkor a hűtőfolyadékot egyenletesen permetezik a munkadarabra és a szerszámra egy pontos fúvókán keresztül, hatékonyan csökkentve a vágási hőmérsékletet és meghosszabbítva a szerszám élettartamát.
2. nagy pontosságú vízszintes forgási funkció
A kiszállító hűtőfolyadék-tartály vízszintes fordulási központjának egy másik egyedi tulajdonsága a nagy pontosságú vízszintes forgási mechanizmus. Ez a kialakítás lehetővé teszi az eszterga számára, hogy könnyen elérje a munkadarab pontos forgását és elhelyezkedését, ezáltal kielégítve a komplex alkatrészek feldolgozási igényeit. A feldolgozási folyamat során az eszterga orsó és farokszál szinkron módon mozoghat annak biztosítása érdekében, hogy a munkadarab stabil maradjon a forgás során.
A Ningbo Hongjia CNC Technology Co., Ltd CNC esztergálási termékei szintén kiemelkednek a precíziós vezérlésben. Ezek az eszterők fejlett CNC rendszerekkel is vannak felszerelve, amelyek elérhetik a feldolgozási paraméterek pontos ellenőrzését és beállítását, tovább javítva a feldolgozási hatékonyságot és a munkadarabok minőségét.
3. Hatalmas feldolgozási képességek és alkalmazkodóképesség
A kiszállító hűtőfolyadék tartály vízszintes fordulási központja szintén nagy teljesítményű feldolgozási képességekkel és széles alkalmazkodóképességgel rendelkezik. Függetlenül attól, hogy nagy munkadarabokat vagy kis alkatrészeket dolgozik fel, ez az eszterga könnyen megbirkózhat vele. Erős ágyszerkezete és pontos sebességváltó rendszere biztosítja az eszterga stabilitását és pontosságát nagy sebességgel. Ugyanakkor az eszterga számos szerszám- és lámpatest konfigurációt is támogat, lehetővé téve, hogy alkalmazkodjon a különböző anyagokhoz és a feldolgozási követelményekhez.
A Ningbo Hongjia CNC Technology Co., Ltd CNC esztergálási termékei szintén dicséretesek a feldolgozási képességek és az alkalmazkodóképesség szempontjából. Ezek az esztergák feldolgozhatják az alkatrészek különféle komplex formájait, például tengelyeket, korongokat, ujjakkal stb. Ugyanakkor különféle feldolgozási módszereket is támogatnak, mint például a fordulás, a marás, a fúrás, az unalom stb., Továbbá kibővítve az ágazatok alkalmazási tartományát.
4. Intelligens működés és megfigyelés
Az intelligens gyártási technológia fejlesztésével a kiszállító hűtőfolyadék -tartály vízszintes fordulási központja is beépített intelligens elemeket. A modern esztergaság fejlett CNC rendszerekkel és az ember-számítógép interakciós interfészekkel van felszerelve, lehetővé téve az operátorok számára, hogy a feldolgozási paraméterek könnyen beállíthassanak, figyeljék és módosítsák. Ugyanakkor az eszterga támogatja a távoli megfigyelési és hibadiagnosztikai funkciókat is, amelyek tükrözik az eszterga működési állapotát és rendellenes körülményeit valós időben, megkönnyítve az időben történő karbantartást és karbantartást.
A Ningbo Hongjia CNC Technology Co., Ltd szintén figyelemre méltó eredményeket ért el a CNC eszterga intelligenciájában. Az esztergaik fejlett CNC rendszerekkel és érzékelő technológiával vannak felszerelve, amelyek a feldolgozási folyamat során a különféle paraméterek és állapotinformációk figyelemmel kísérhetik. Ez az információ megjeleníthető és rögzíthető az ember-számítógép interakciós felületen keresztül, amely kényelmes az operátorok számára, hogy elemezzék és módosítsák.
