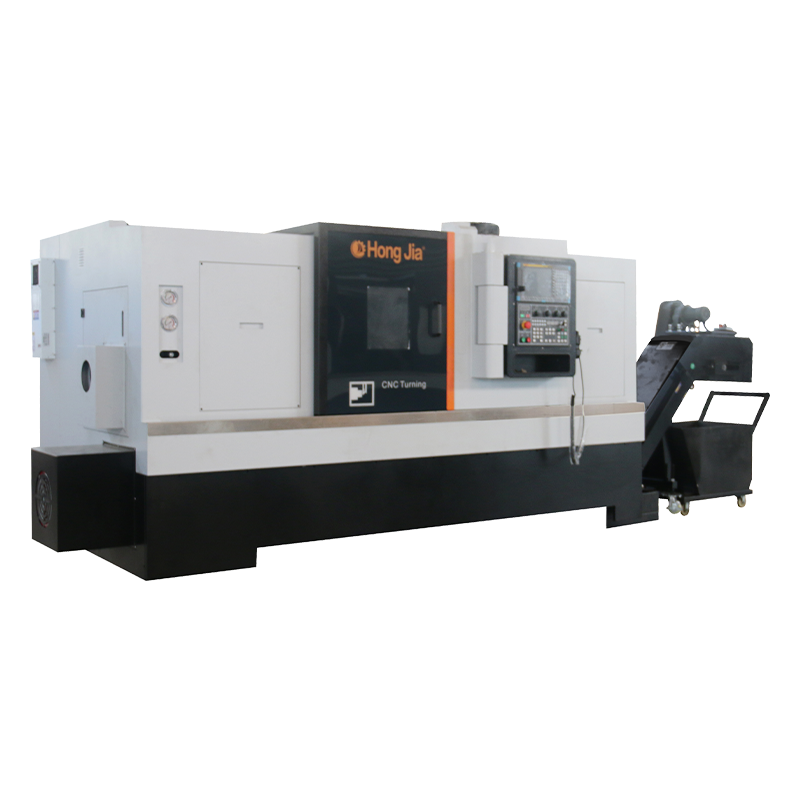

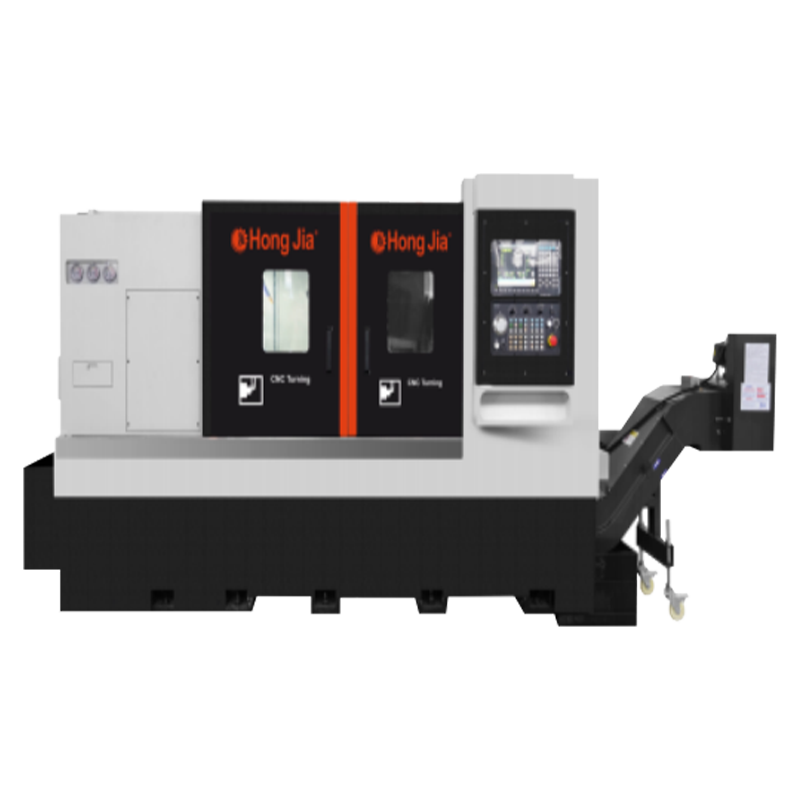

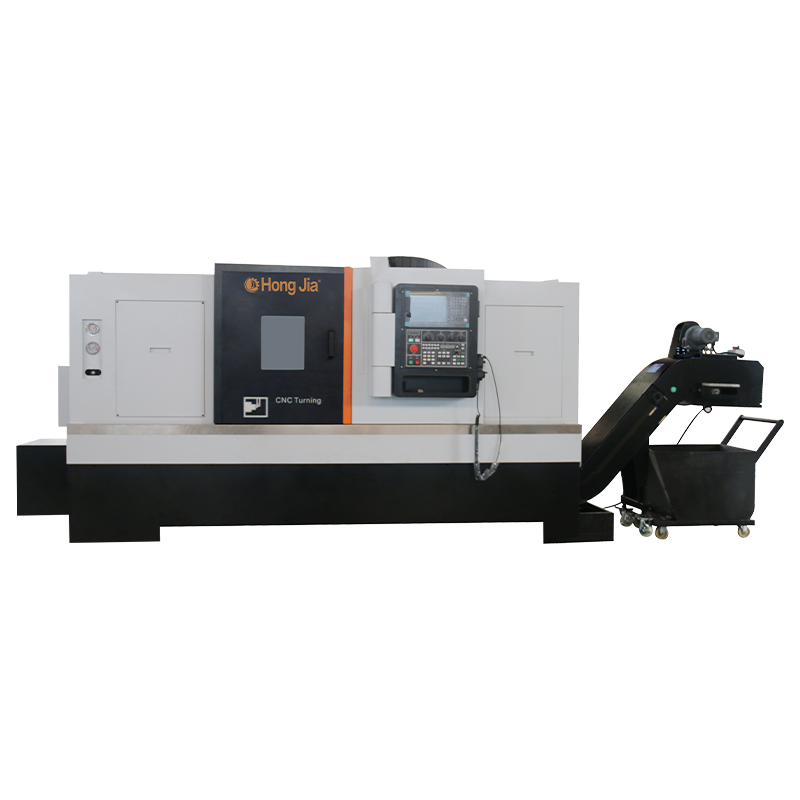

NC-115/1000 CNC eszterga

Az NC-115/1000 CNC eszterga a szokásos japán FanUC0I-TF vezérlőrendszerrel van felszerelve.
Az ISO NC-115 Turning Center besorolásának teljes betartásával tervezték, épített és tesztelték (statikus pontosság, dimenziós és vágási teljesítmény).
A maximális x tengelyes utazás 320 mm, a maximális z-tengelyű utazás 1000 mm, és ezek az adatok egy standard 18,0 '(380 mm) chuck-on alapulnak, x tengelyes és z-tengelyes pozicionálási pontossággal, 0,008 mm-es és 0,005 mm-es megismételhetőséggel.

Az ágy széles munkaterülete különféle méretű megmunkálási munkadarabokhoz alkalmas: a maximális forgó átmérő 730 mm, a megmunkált alkatrészek maximális átmérője 550 mm, a megmunkált alkatrészek maximális átmérője 550 mm, a megmunkált alkatrészek maximális átmérője 550 mm.
Az NC115-1000 CNC eszterga, amelyet a Hongjia tervezett és gyárt, egy integrált 30 fokos. Fejlesztett ágyszerkezet, jó merevség és tartósság. Az összes szerkezet és casting kialakítás inverz véges elem -elemzést alkalmaz. Hongjia egyedi tervezési módszertana biztosítja, hogy minden szerszámgép tudományos és ésszerű szerkezeti merevséggel rendelkezzen.
A Honka NC-115/1000 szerszámgép teljes súlya 6600 kg, és kiváló minőségű öntöttvasból készül, ami biztosítja a szerszámgép teljes stabilitását, merevségét és megmunkálási képességét.
Orsó
Az NC-115/1000 egy Chuck-típusú orsóval van felszerelve, és az ANSIA2-11 orrmodell 18,0 ”(380 mm) három állkapocs-erővel felszerelt, alapkivitelben lágy állkapocsokkal.
Géporsó motoros teljesítménye: 22 kW (folyamatos), 27,5 kW (15 perc folytonos).
Az NC-115/1000 géporsó alfa-motoros hajtással van felszerelve, 1000 fordulat/perc sebességgel és 285 nm-es névleges nyomatékkal (15 perc), 625 fordulat/perc alapsebességgel.
Az NC-115/1000 orsó övvezérelt.
Az orsó öt csapágya van - egy hengercsapágy és négy szögletes érintkező csapágy. Az orsó elülső és hátuljára egy szög érintkezési csapágy egy párja van, hogy növelje az orsó általános merevségét. 2 A szögletes érintkezési csapágyak az orsó elülső végén vannak felszerelve, a görgős csapágyaktól 15 mm -re, hogy növeljék az orsó kimeneti pontosságát. A csapágy furata az orsó elején 170 mm.
A görgőscsapágyak és a szög érintkezési csapágyak kombinációja kiváló hőstabilitást és megnövekedett sugárirányú és axiális merevséget biztosít. Az orsó elülső végét labirintus lezárták, hogy megakadályozzák a külső környezetet az orsó belsejében.

Az NC-115/1000 sorozat orsója nem érintkező mágneses kódolóval van felszerelve a merev megérintéshez, az 1 fokos indexeléshez és az orsó pozicionálásához.
Az ultravékony hidraulikus szorító mechanizmus a hűtőfolyadék-áramköri rendszerrel csatlakoztatható egy három állkapocs-tápegységhez vagy a Collet adapterhez a munkadarabok rögzítéséhez. A gépnek egy kis lábnyoma van a vékony, forgó hengerek használata miatt.
A gép elülső oldalán a hidraulikus forgóhenger nyomásmérőjét rögzítik, hogy megfigyeljék a Chuck vagy a Colet aktuális erejét.
A forgóhenger hidraulikus nyomása 74psi (5 kg/cm2) és 592psi (40 kg) között állítható be. Az orsó szorító nyomása könnyen beállítható a bal oldali kiszolgáló ajtón keresztül. A hozzáférési ajtóra egy biztonsági reteszelő kapcsoló van felszerelve.
Az orsó szorító nyomása 500 kg és 4000 kg között beállítható. Az orsóskötés ruda maximális orsó utazása 15 mm. Az NC-115/1500 orsó nyakkendő-rudak átviteli kapacitása 120 mm.
Szervo torony
Az NC-115/1000 egy standard 12-helyzetű kétirányú szervo toronyval van felszerelve. Felszerelhető 25*25 mm-es bal és jobb oldali négyzet alakú szárú szerszámokkal és 50 mm-es kerek szárú szerszámokkal, 12 állomással.
A tornyot kefe nélküli szervómotorok hajtják, és pontosan és megbízhatóan egy háromrészes végfelhasználású tárcsa rögzíti. A torony szomszédos szerszámának változási ideje csak 0,18 másodperc.
A torony legtávolabbi szerszámpozíciója 1,0 másodperc alatt indexálódik. A torony megismételhetősége 2,5 ív másodperc.

Útmutató és csavarok
Az NC-115/1000 ágy két japán #55/ #55 precíziós lineáris golyóvezeték-síneket használ az x tengelyen és a z-tengelyen, minden sínhez két diával, amelyek nagyon jó merevséggel és kopásállósággal rendelkeznek.
A hagyományos csúszó útmutatóval összehasonlítva a lineáris gördülő útmutató alacsonyabb súrlódási ellenállást, hőtermelést és kevesebb hőtágulást nem tartalmaz. Ezenkívül a Rolling Guideway magasabb pozicionálási pontossággal, gyorsabb takarmánysebességgel, rövidebb nem vágási idővel, csökkentett ciklusidővel, kevesebb kopással, hosszabb gépi élettel és hosszabb megmunkálási stabilitással rendelkezik.
Az X- és Z-tengelyeknél legfeljebb 20 m/perc gyors átjárási sebesség áll rendelkezésre.
Az NC-115/1000 sorozatú eszterga az X-tengelyben és a C-3 fokozatú precíziós golyókkal van ellátva Yintai C-3 fokozatú golyócsavarokkal a z-tengelyben, ami minimalizálja a termikus tágulást, és javítja a merevséget, a stabilitást és a pontosságot.
Az x tengelyes golyócsavar átmérője 40 mm és a fog távolsága 5 mm. A Z-tengelygömbös csavar átmérője 50 mm és a fog távolsága 10 mm. Az x tengely és a z-tengely maximális tolóerője 1080n.m.
Kenési rendszer

Az NC-115/1000 alapkivitelben egy automatikus központosított kenési rendszerrel van felszerelve, amely lehetővé teszi a gép összes mozgó részének könnyű olajkenését és csökkenti az állásidőt. Az olajkenés használata biztosítja a gép minden mozgó részének megbízható kenését, csökkenti a kenési költségeket és környezetbarát.
Hűtőrendszer
Az NC-115/1000 ergonómiailag tervezett vastag fémlemez és hűtővíztartályokkal, amelyek lehetővé teszik a chipek és a hűtővíz teljes újrahasznosítását, a munkakörnyezet tisztaságát.
A gép fémlemez védi a gép összes főbb mozgó részét.
A gép belső tolóajtóval van felszerelve, nagy üveg nézőablakkal. A főajtó a biztonság reteszelve van. Víz- vagy olaj alapú hűtőfolyadék használható.
A fejléc végén lévő hűtőfolyadék-fúvókák és a Turret túlhűtése standard. A hűtőfolyadék áramlási sebessége 12 liter/perc. Hűtőfolyadék tartály kapacitása 125 liter, hűtőfolyadék nyomás 18 bar.
Chipszállítószalag alapkivitelben
A cserélhető chip-szállítószalag nagy szögű kerekekkel van felszerelve, és tisztítás céljából könnyen kihúzható.

Irányító rendszer
Az NC-115/1000 összes modellje chip-szállítószalag-interfészgel van felszerelve. Az RS-232-C interfész standard.
Az NC-115/1000 gép működési panelje könnyen kezelhető, jól elrendezett gombokkal és könnyen érthető címkézéssel. A billentyűzet poliészter filmből készül, nagyon megbízható és ellenálló a károsodásnak.
Elektromos követelmények
Gépi méretek: L 3980 mm, W 2150 mm, H 1920 mm (a chip -szállítószalaggal standard). Közelülési gépátviteli súly: 8000 kg.
Az NC-115/1000 gépet, ha a FANUC 0I-TF/impulzusvezérlő rendszerrel felszerelnek, teljes terhelésű 80 AMP (FLA), (30kva) 220 volt, 3 fázisú, 50 Hz. Az összes többi feszültséghez további transzformátort igényel.

Más

A merev megérintés az NC-115/1000 standard tulajdonsága, és lehetővé teszi az orsó és a z-tengely pontos szinkronizált mozgását, biztosítva a pontosságot és a sebességet. A csapáshoz úszó csapos szerszámtartót igényel.
Az x tengely és a z-tengely FanAUC/1,8 kW-os szervomotorokkal van felszerelve, amelyek közvetlenül kapcsolódnak a csavarokhoz (merev csatlakozókhoz), anélkül, hogy a pozicionálás nem vesztesége van. Az ízületek rugalmas kapcsolásai kiküszöbölik az összeszerelési hibákat a párhuzamos vagy szög orientáció miatt.
Az NC-115/1000 világos LED-es munkafényben van felszerelve, amely megkönnyíti a kezelő kilátását a gép munkaterületéről. Az NC-115 // 1000 háromszínű állapotjelzővel van felszerelve, hogy megmutassa a gép működési állapotát.
A gép elejére szerelt nyomásmérők könnyű hozzáférést biztosítanak a hidraulikus rendszer fő nyomásához, az orsó szorító nyomásához és az opcionális hidraulikus farokhoz. A gép belsejéhez való hozzáférés egy eltávolítható oldalsó ajtón keresztül nyerhető, hogy beállítsa a hidraulikus szorítóegység nyomását és az opcionális hidraulikus faroklapot.
A gépi / CNC rendszerhez teljes dokumentációkészlet.
Ingyenes 2.0 napos üzembe helyezési képzés a programozók és az üzemeltetők számára a honka technikusok által. Az NC-115/1000 gépet egy eszközkészlettel szállítják, beleértve a spannereket és az eszközöket.
