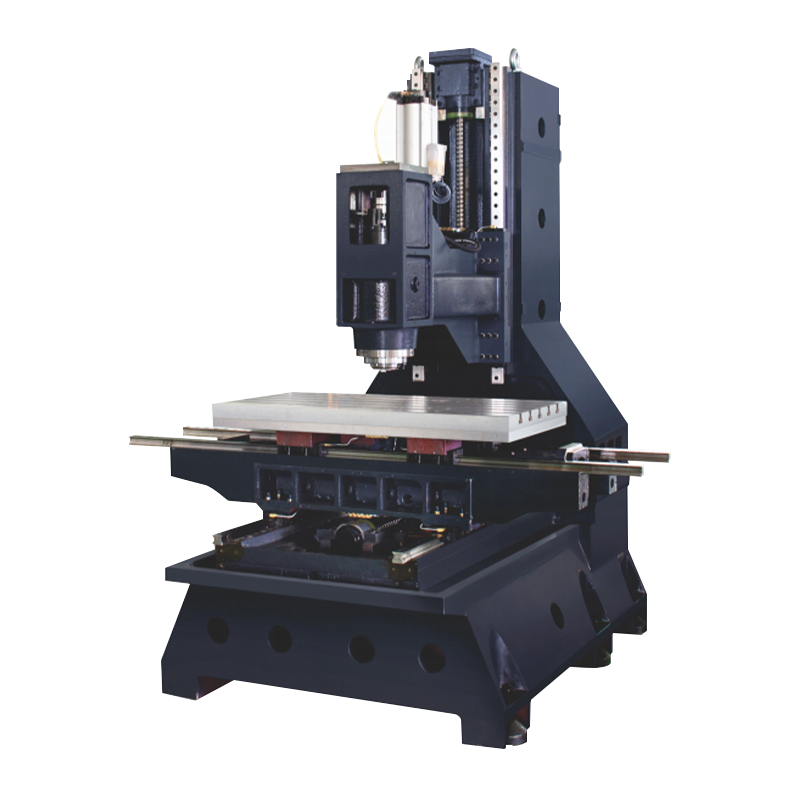

Függőleges megmunkálási központ
A függőleges megmunkálási központ egy nagy teljesítményű CNC megmunkáló berendezés, amely alkalmas a komplex alkatrészek precíziós megmunkálására. Nagy pontosságú C3-szintű gömbcsavaros és gördülő vezető rendszert fogad el, amely P4-szintű csapágyakkal és precíziós sebesség-csatlakozókkal van felszerelve, hogy biztosítsa a három tengely nagy merevségét és pontos elhelyezkedését. A SpeedCN rövid orr orsóval és védőborításával felszerelt stabil vágási teljesítményt és védelmi funkciókat biztosít. A megmunkáló központnak egy teljesen automatikus szerszámcserélő rendszere és opcionális nitrogén -kiegyensúlyozó eszköz is van a megmunkálási hatékonyság és a megmunkálási pontosság javítása érdekében. Ezenkívül az opcionális nagysebességű orsó, a hűtővízrendszer és a nitrogén-kiegyensúlyozó eszköz tovább javítja teljesítményét a nagy terhelésű és nagy pontosságú megmunkálás során. $
Termelési információk
Fő konfigurációk
Három tengely elfogadja a 'PMI vagy a Hiwin' vagy a 'THK' C3 fokozatú gömbcsavarokat.
Három tengely 'PMI vagy Hiwin' vagy 'THK' görgős útmutatókkal.
V6/v7 „rexroth” vagy „shanyin” vagy „yintai” vagy „thk” golyós csavarokkal (z-tengely) görgővel)
P4 fokozatú csapágyak mindhárom tengelyre
Háromtengelyes „SpeedCN” csatlakozók
„Speedcn” rövid orrorsok
Háromtengelyes „Speedcn” őrök
Térfogatú olajzó
Hengerek (közvetlen orsó az emlékeztetőhengerrel)
Eszközkészlet és beállítási eszközök
Opcionális konfigurációk
BBT40- ф120-15000 fordulat / perc közvetlen típusú 'speedcn' hosszú orr orsó
BBT40-ф155-12000rpm közvetlen típusú 'speedcn' rövid orrorsó
BT40-24T 'Yitai Tool Changer'.
Nitrogén ellensúly
Orsó továbbfejlesztett középső víz (öv típus forgó ízület / közvetlen típusú forgóízület nélkül)
Műszaki paraméterek
| Meghatározás | Egység | V6 | V7 | V8 | V10 | V1270 | V1370 | V1380 | V1570 |
| X/y/z utazás | mm | 600*450*450 | 700*450*450 | 800*500*500 | 1000*600*600 | 1200*700*700 | 1300*700*700 | 1300*800*700 | 1500*700*700 |
| Asztalterület | mm | 700*420 | 800*420 | 1000*500 | 1100*500 | 1400*700 | 1400*700 | 1400*800 | 1600*700 |
| Maximális asztalterhelés | kg | 250 | 250 | 450 | 450 | 700 | 700 | 700 | 1100 |
| Távolság az orsó orrától az asztalig | mm | 135-585 | 135-585 | 120-670 | 120-750 | 120-820 | 120-820 | 120-820 | 150-850 |
| Távolság az orsó központjától az oszloppálya felületéhez | mm | 488 | 488 | 550 | 655 | 770 | 770 | 860 | 800 |
| Táblázat | mm | 14T*3*125 | 14T*3*125 | 18T*5*80 | 18T*5*100 | 18T*5*125 | 18T*5*125 | 18T*5*125 | 18T*5*125 |
| Orsó kúpos lyuk/átmérő | r/perc | BBT40 (ф120) | BBT40 (ф120) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) | BT40 (ф155) |
| Orsósebesség | r/perc | Szabvány: 12000 közvetlen opció: 15000 közvetlen | Szabvány: 12000 közvetlen opció: 15000 közvetlen | Szabvány: 12000 közvetlen típusú opció: 8000 öv típusú opció: 10000 öv típusú opció: 15000 közvetlen típus | Szabvány: 12000 közvetlen típusú opció: 8000 öv típusú opció: 10000 öv típusú opció: 15000 közvetlen típus | Standard: 8000 Direct Opció: 10000 öv típus Opció: 12000 öv típus Opció: 15000 közvetlen típus | |||
| (X/y/z) gyors átjáró | m/perc | 48 | 48 | 48 | 36 | 36 | 36 | 36 | 24 |
| Z-tengely ellensúly | /mm | Nincs ellensúly | Nincs ellensúly | Nincs ellensúly | Opció: nitrogén ellensúly | Opció: nitrogén ellensúly | Opció: nitrogén ellensúly | Opció: nitrogén ellensúly | Opció: nitrogén ellensúly |
| Golyócsavar | mm -szabvány | XY: 28*16 Egyetlen anya Z: 32*16 dupla anya | XZ: 32*16 dupla dió y: 28*16 Egyetlen dió | XZY: 36*16 egyetlen anya | XZY: 40*12 dupla dió | XZY: 40*12 dupla dió | XZY: 40*12 dupla dió | XZY: 40*12 dupla dió | XZY: 40*12 dupla dió |
| MM opcionális | XY: 28*12 Egyetlen anya Z: 32*12 dupla anya | XZ: 32*16 Egyetlen anya: 28*16 Egyetlen anya | |||||||
| Lineáris útmutató (a lineáris útmutató szélessége/csúszkák száma) | mm | XY: 30*2 Z: 35*2 | XY: 30*2 Z: 35*2 | XYZ: 35*2 | X: 35*2 yz: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 | XZ: 45*3 Y: 45*2 (4 sín) |
| Géptömeg | kg | Körülbelül 2700 | Kb. 2750 | Kb. 3100 | Kb. 3800 | Kb. 4800 | Kb. 5000 | Kb. 5200 | Kb. 6000 |
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína Függőleges megmunkálási központ supplier and custom Függőleges megmunkálási központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
Függőleges megmunkálási központ: Intelligens eszköz a precíziós gyártáshoz
Függőleges megmunkálási központ , mint egy nagy teljesítményű CNC feldolgozó berendezés, különösen alkalmas a komplex alkatrészek precíziós feldolgozására. Nemcsak integrálja a modern CNC technológia lényegét, hanem biztosítja a feldolgozási folyamat nagy stabilitását és nagy pontosságát is a precíziós komponensek sorozatának optimalizált konfigurációjával. A Ningbo Hongjia CNC Technology Co., Ltd, Ltd, a függőleges megmunkálási központ C3-szintű nagy pontosságú gömbcsavarokat és gördülő vezető síneket alkalmaz. Ez a konfiguráció nagymértékben javítja a szerszámgép merevségét és háromtengelyes pozicionálási pontosságát. Ugyanakkor a P4-szintű csapágyakkal és a SpeedCN precíziós csatlakozókkal biztosítják a feldolgozási folyamat stabilitását és pontosságát, szilárd alapot biztosítva a nagy pontosságú feldolgozáshoz.
Alapvető alkotóelemek: A minőség és a technológia kettős garanciája
Az alapvető alkatrészek kiválasztásakor a Hongjia CNC ragaszkodik az iparág legnépszerűbb márkáinak használatához, például a PMI, a Hiwin vagy a THK C3-szintű gömbcsavarjaihoz, valamint ugyanabból a márkából származó gördülő útmutatókhoz, hogy biztosítsák a szerszámgép nagy pontosságú mozgását háromtengelyes irányban. Különösen a Z tengely esetében a V6/V7 sorozat gömbcsavarokkal és görgős útmutatókkal van felszerelve, a Rexroth, a Hiwin, a Yintai vagy a THK-ból, ami tovább javítja a gép terhelést hordozó képességét és stabilitását. Mindhárom tengely P4-fokozatú csapágyakat használ, a SpeedCN márka precíziós kapcsolókkal kombinálva, amelyek hatékonyan csökkentik az átviteli hibákat és javítják a feldolgozási hatékonyságot.
Hatékony feldolgozás: A stabil teljesítmény és védelem ugyanolyan fontosak
A stabil és hatékony vágási teljesítmény biztosítása érdekében a Hongjia CNC függőleges megmunkáló központja gyorscn rövid orr orsókkal van felszerelve. Tervezése nemcsak optimalizálja a vágóerő átvitelét, hanem ténylegesen megakadályozza az orsó károsodását a vágási folyamat során a védőfedélen keresztül előállított törmeléknek, meghosszabbítva a berendezés élettartamát. Ezenkívül a gép beépített, teljesen automatikus szerszámcserélő rendszere jelentősen javítja a feldolgozási hatékonyságot, és az opcionális nitrogén-kiegyensúlyozó eszköz tovább kiegyensúlyozza a dinamikus terhelést az orsómozgásban, így fenntarthatja a kiváló teljesítményt a nagy terhelésű, nagy pontosságú feldolgozási feladatokban.
Rugalmas konfiguráció: megfeleljen a különféle feldolgozási igényeknek
Annak érdekében, hogy megfeleljen a különböző ügyfelek egyedi igényeinek, a Hongjia CNC függőleges megmunkálási központja rengeteg opcionális konfigurációt biztosít. Például az ügyfelek választhatják a BBT40-ф120-15000RPM közvetlen típusú SpeedCN hosszú orr orsót, vagy a BBT40-ф155-12000rpm közvetlen típusú SpeedCN rövid orrorsónak, hogy megfeleljenek a különböző anyagok és a feldolgozási nehézségek követelményeinek. Ugyanakkor a Yitai Brand 24T szerszámváltó, gyors és pontos jellemzőivel, újabb erőteljes támogatást nyújt a feldolgozási hatékonyság javításához. A nagyobb pontosságot és stabilitást igénylő alkalmazásokhoz választhat egy nitrogén ellensúlyú rendszert is, és frissíthet egy központi vízhűtési rendszerre (közvetlen típusokra osztva rotációs ízületekkel és anélkül). Ezek a konfigurációk tovább javítják a szerszámgép teljesítményét nagy pontosságú, nagy terhelésű feldolgozási környezetben.
