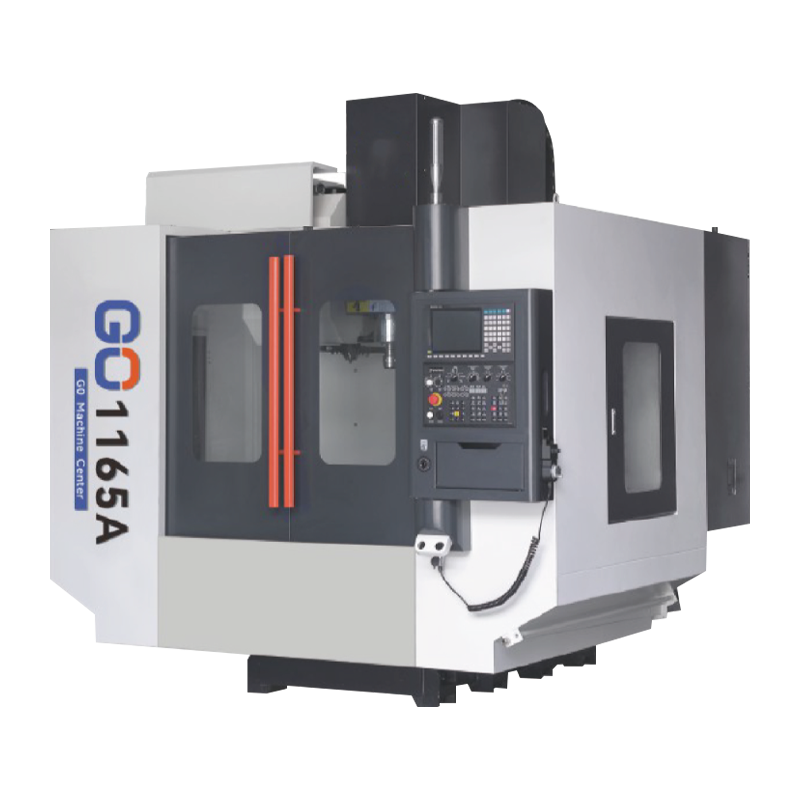

Otthon / Termékek / Maróhelyi sorozat / 1165a nagy sebességű és nagy pontosságú nagy teherbírású megmunkáló központ 1165a nagy sebességű és nagy pontosságú nagy teherbírású megmunkáló központ
A Bed Guideway nagyméretű méretű kialakítást alkalmaz, széles és állandó alapú, orsóoszlop -szerkezet, kiszélesedett és megnövekedett nyereggel, valamint nehéz terheléssel, amely garanciát biztosít a nagy sebességre és a nagy pontosságra.
A három takarmánytengely mind az egyes tengelyek pozicionálási pontosságának biztosítása érdekében elfogadja a Tajvan importált precíziós lineáris útmutatóját.
A szerszámgép háromtengelyes huzalrudait adják az előre feszítettnek, hogy javítsák a szerszámgép átviteli pontosságát és merevségét. A rendszer kifejlesztette az One-Key Reset és az OneKey Tool Change funkcióját az eszközmagazin számára.
Szerszámgép-öv vagy közvetlen csatlakozási orsó opcionális nagynyomású középső víz a feldolgozási hatékonyság fokozása érdekében.
Termelési információk
MűSzaki paraméter
| Tétel | Egység | 1165a | |
| Utazási | X tengely (bal és jobb megmunkálási tartomány) | mm | 1100 |
| Y-tengely (elülső és hátsó megmunkálási tartomány) | mm | 650 | |
| Z-tengely (felső és alsó feldolgozási tartomány) | mm | 650 | |
| Távolság az orsó orrától a munkafelületig | mm | 100 ~ 750 | |
| Munkaasztal | Asztalméret | mm | 1200 × 650 |
| T-alakú CAO-méretek | mm | 18 × 5 × 100 | |
| Maximális asztalterhelés | kg | 1000 | |
| Orsó | Orsó kúplyuk | BT40 | |
| Orsósebesség | fordulat | 8000-12000 | |
| Orsó hajtás mód | Egyenes link/BCK | ||
| Takarmányozás | Sebesség | m/perc | 36/36/36 |
| G01 maximális sebesség | mm/perc | 10000 | |
| G01 minimális sebesség | mm/perc | 0.001 | |
| Szerszámkönyvtár | Szerszámkönyvtár típusa | BT40 lemez típusa | |
| Szerszámtároló kapacitás | 把 | 24T | |
| Megengedett súly | kg | 3 | |
| Maximális átmérőjű | mm | Nincs szomszédos φ140 | |
| A szomszédos szerszám változási ideje | s | 1.2 | |
| Gép Átmérő | Lábnyom mérete | mm | 3200 × 3000 × 2800 |
| Géptömeg | T | ≈6.5 | |
| Pontosság | Pozíciós pontosság xyz (teljes löket) | mm | 0.008 |
| Ismételt pozicionálási pontosság XYZ (teljes löket) | mm | ± 0,005 | |
Más
| Tétel | Egység | T600A |
| Légnyomás -igény | kg/cm 2 | 6-8 (kettős szűrőrendszer) |
| Elektromos alkatrész | Schneider | |
| Feszültségigény | 380 V ± 5phz | |
| Hőmérsékleti követelmény | ° C | 5-40 |
| Földi csatlakozás | Megbízhatóan megalapozottnak kell lennie | |
| Rendszerkonfiguráció | Új generációs 22MA készlet |
Választható
| Tétel | |||
| 1. rendszer | □ Mitsubishi M80 | □ FanUC MF Plus | □ Új generáció |
| 2. | □ Emelje fel 200 mm -re | □ emelje fel 300 mm -re | |
| 3. Tengely forog | □ 170 mm | □ 210 mm | □ 250 mm |
| 4. Effuet Core | □ 30BAR | □ 50BAR | □ 70BAR |
| 5. orsó hűtőfolyadék rendszer | |||
Tartja a kapcsolatot
Ningbo Hongjia CNC Technology Co., Ltd.
A Ningbo Hongjia CNC Technology Co., Ltd. 2006 -ban indult és 2018 -ban alapították. A Qianwan New District, a Ningbo City, a Zhejiang tartomány, a Kína Jangze folyó Delta gazdasági övezetének déli szárnyában található. Ez egy olyan vállalkozás, amely a CNC fémvágó berendezések kutatására, fejlesztésére és értékesítésére szakosodott. Mint Kína 1165a nagy sebességű és nagy pontosságú nagy teherbírású megmunkáló központ supplier and custom 1165a nagy sebességű és nagy pontosságú nagy teherbírású megmunkáló központ company, Erős műszaki erővel és gazdag ipari tapasztalattal, a Hongjia CNC elkötelezett amellett, hogy fejlett CNC -megoldásokat kínál az ügyfelek számára a különböző iparágak ügyfeleinek igényeinek kielégítésére.
Berendezés
Mi a hír
-
A mai egyre inkább versenyképesebb feldolgozóiparban a vállalatok egyre inkább nagy hatékonyságú, nagy pontosságú és erősen integrált megmunkálási megoldásokat igényelnek. A Ningbo Hongjia CNC Technology Co., Ltd., a ...
További információ -
Egy fúrási és csapos gép egy szerszámgép, amely ötvözi a fúrási és megérintési funkciókat. Elsősorban lyukak fúrására és belső szálak létrehozására használják, például fém, műanyag és fa. Az automatizált vagy fé...
További információ -
1. Miért részesíti előnyben a repülőgépipar vízszintes fordulási központok ? Gravitációs előny: Kerülje a nagy munkadarabok deformációját Függőleges fordulási problémák:...
További információ
Ipari ismeretek
A Ningbo Hongjia CNC Technology Co., Ltd. létesítménye óta elkötelezett amellett, hogy szorosan kombinálja a legmodernebb CNC technológiát a tényleges igényekkel, és folyamatosan feltárja a hatékonyabb és pontosabb feldolgozási módszereket. A Hongjia CNC mint 1165a nagysebességű és nagy pontosságú nagy teherbírású megmunkáló központ szállítói és testreszabott termelési gyáraként erős műszaki erővel és gazdag ipari tapasztalattal rendelkezik. Ez nemcsak a termék részleteinek végső törekvése, hanem a több iparág, például a repülőgépgyártás, az autógyártás és a penészfeldolgozás ügyfeleinek sokféle igényének mély megértésének és kielégítésének képességében is tükröződik. A folyamatos technológiai kutatások és fejlesztés, valamint a termékinnováció révén a Hongjia CNC továbbra is áttöri a hagyományos feldolgozás határait, és forradalmi feldolgozási megoldásokat hoz a piacra.
A legfontosabb versenyképesség 1165a nagy sebességű és nagy pontosságú nagy teherbírású megmunkáló központ Stabil és fejlett tervezési struktúrájában fekszik. A gépi ágy útmutató nagy és stabil bázissal felszerelt nagyméretű kialakítást alkalmaz, hogy biztosítsa az abszolút stabilitást a feldolgozási folyamat során. Az orsó doboz szilárd szerkezetű, a nyeregrészt kiszélesítették és kibővítették, és a nagy teherbírású, teljes támogató kialakítás szilárd alapot nyújt a szerszámgépnek a nagysebességű működés és a nagy pontosságú feldolgozás eléréséhez. Ez a kialakítás nemcsak javítja a feldolgozási hatékonyságot, hanem biztosítja azt is, hogy még a nagy és nehéz munkadarabok is könnyedén kezelhetők.
A három adagoló tengely mind a tajvaniból behozott precíziós lineáris útmutatókat használ. Ezen nagy pontosságú vezetők alkalmazása jelentősen javítja az egyes tengelyek pozicionálási pontosságát, és biztosítja az egyes mozgások pontosságát. Ezenkívül a szerszámgép háromtengelyes huzalkötélét előre meghúzták. Ez a részlet optimalizálása tovább javítja a szerszámgép átviteli pontosságát és általános merevségét, így a feldolgozási folyamat stabilabb és a késztermék minősége megbízhatóbb.
A modern gyártóipar automatizált és intelligens termelés iránti igényével szemben a 1165A nagy sebességű és nagy pontosságú nagy teherbírású megmunkáló központ is jól teljesít. A rendszer beépített egygombos visszaállítása és egygombos szerszámváltozási funkciói jelentősen egyszerűsítik a működési folyamatot, lerövidítik a szerszámváltási időt és javítják az általános feldolgozási hatékonyságot. Függetlenül attól, hogy a szerszámkönyvtár kezelése vagy a megmunkálási feladatok gyors váltása, az intelligens vezérlés elérhető, csökkentve a kézi beavatkozást, és a termelés simább és hatékonyabbá tétele.
A megmunkálási hatékonyság és a munkadarab minőségének további javítása érdekében a 1165A nagy sebességű és nagy pontosságú nagy teherbírású megmunkálási központ opcionális nagynyomású központi vízkiállítási funkciót biztosít a szerszámgép orsó számára. Függetlenül attól, hogy övhajtás vagy közvetlenül csatlakoztatott orsó, ez a kialakítás hatékonyan javítja a hűtési hatást, gyorsan eltávolítja a megmunkálási folyamat során előállított hőt, csökkentheti a szerszám kopását és meghosszabbítja a szerszám élettartamát. Ez elősegíti a megmunkálási felület minőségének javítását és a nagy pontosságú megmunkálás követelményeinek való megfelelést is.
